描述
產品簡介

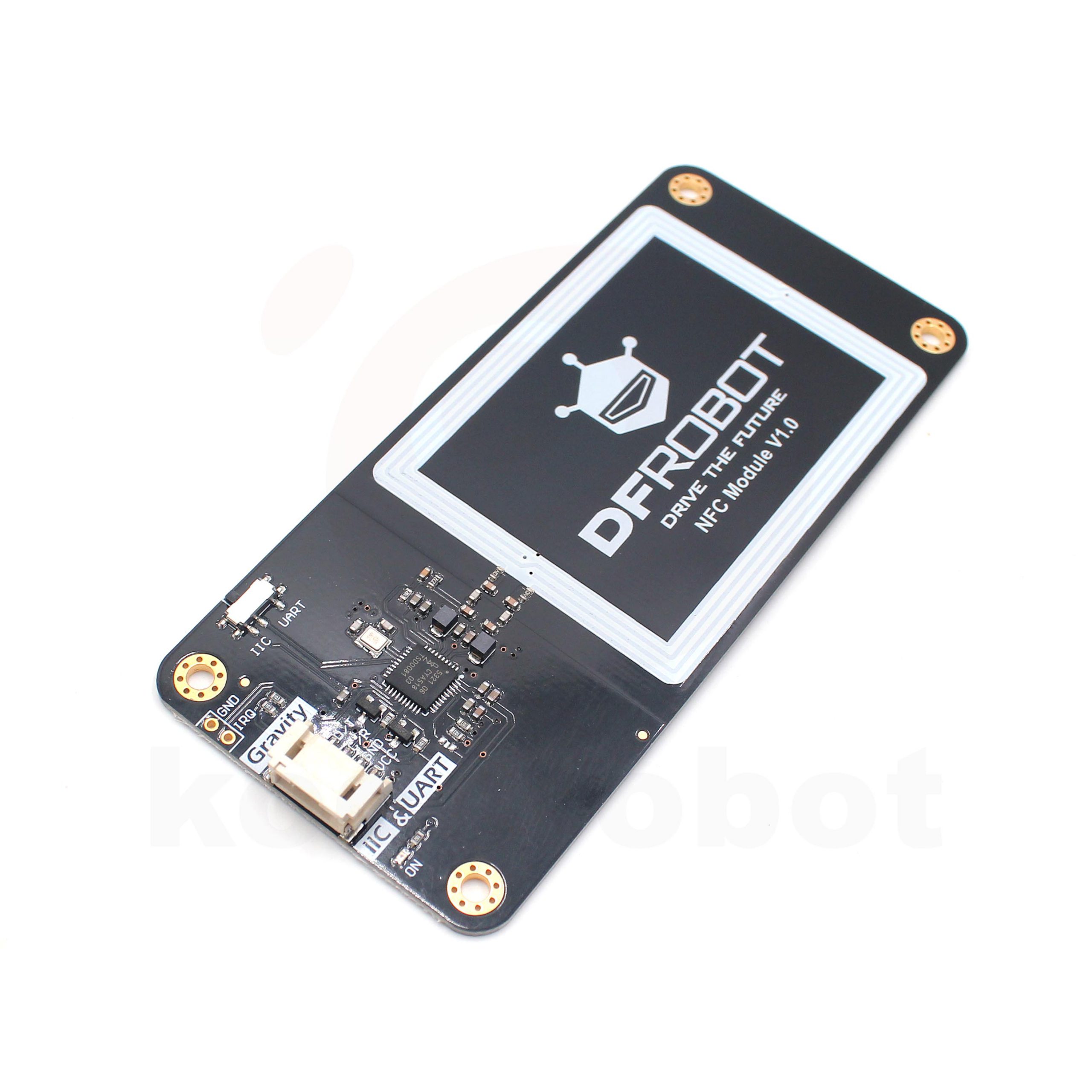

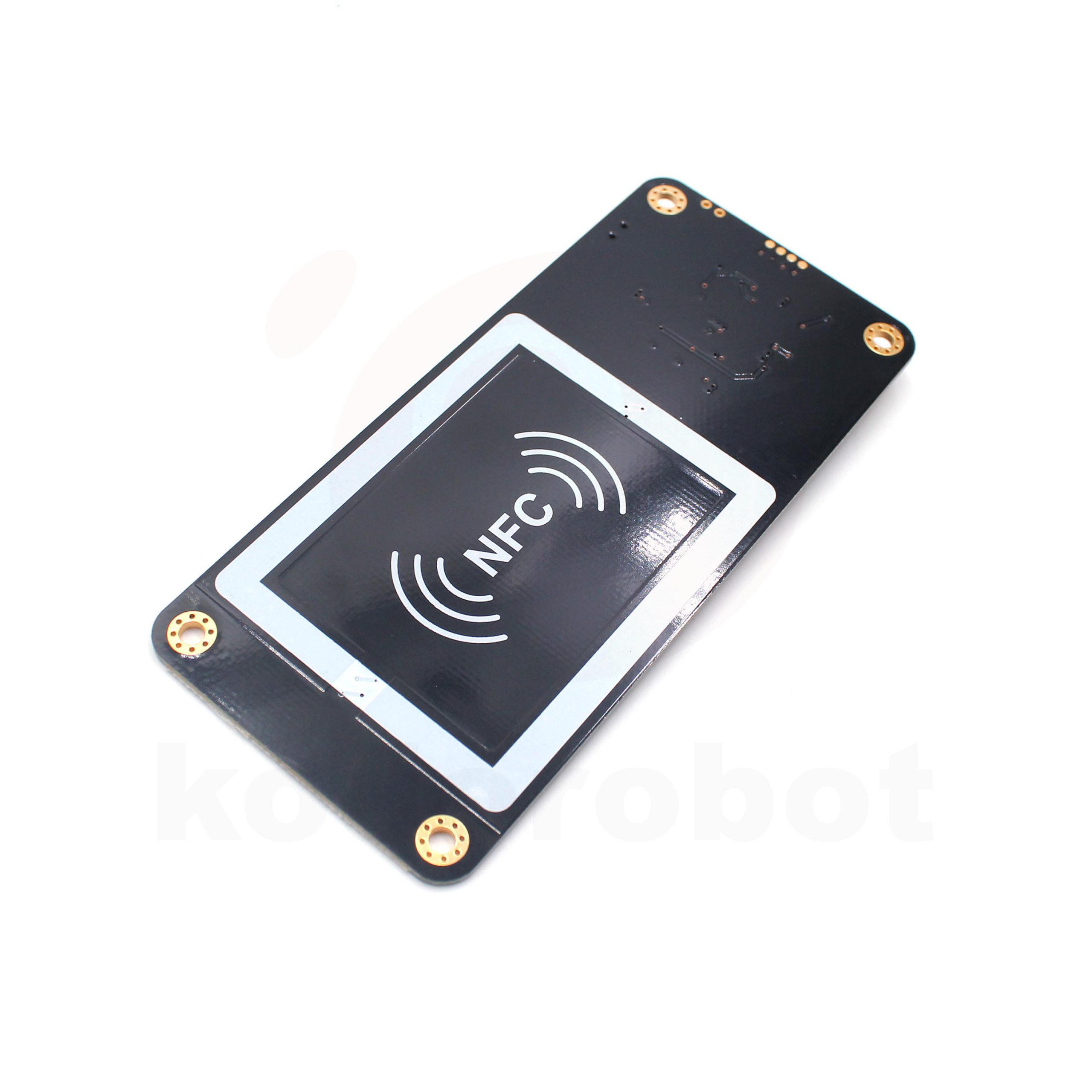

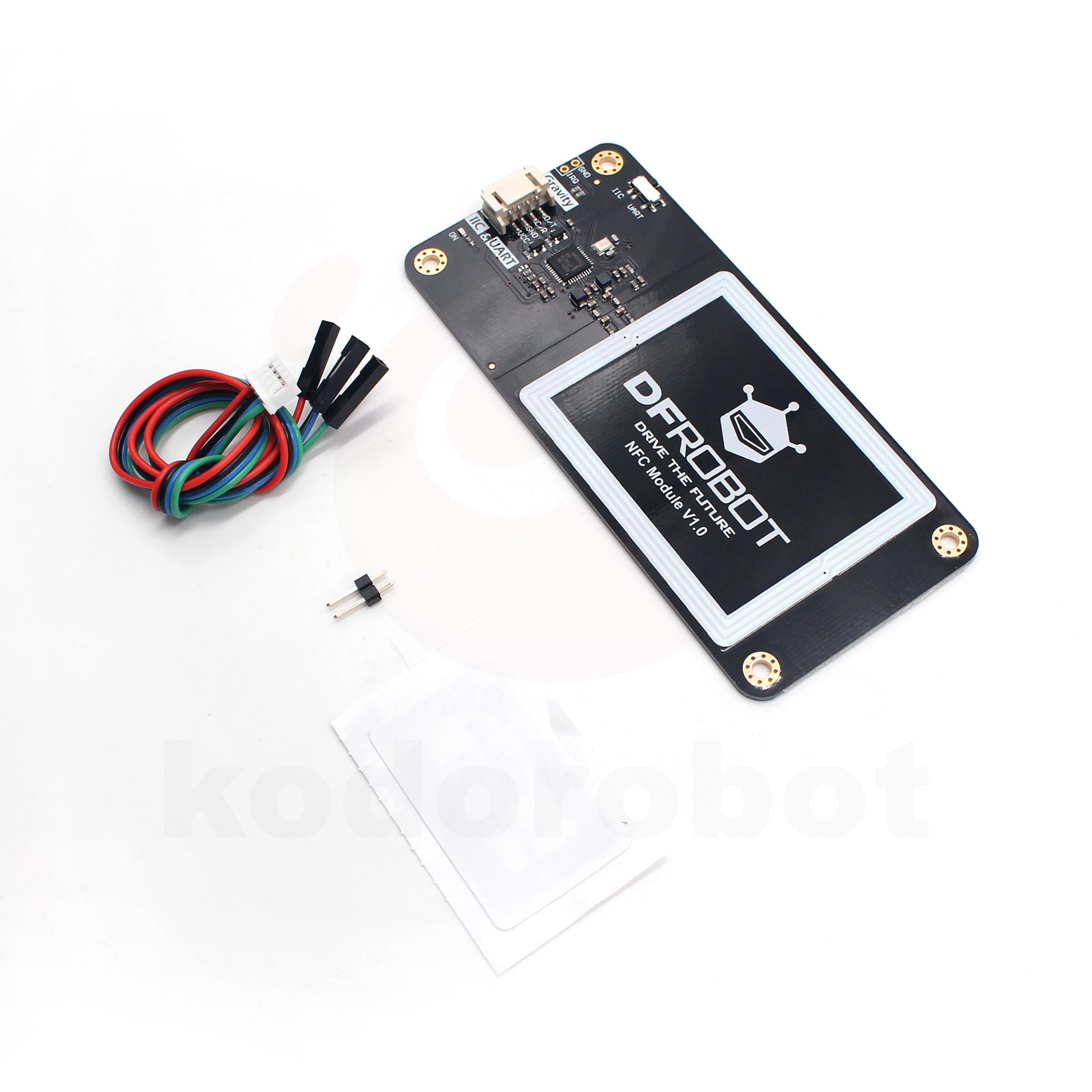

Gravity：UART & I2C NFC近場通訊模組採用NXP PN532進口高集成NFC通信芯片，支持市面上常見的各類MIFARE Classic S50/S70系列（即M1卡）和NTAG21x系列等工作頻率在13.56Mhz的NFC電子標籤或卡片。在繼承之前版本大PCB天線所帶來較大通信距離優點的基礎上，升級版採用Gravity標準的PH2.0-4P接口，除了讓接線更方便，在保留UART的基礎上額外複合了I2C，通過開關輕鬆切換兩種不同的接口，使用更零活。當使用UART串口時，可以利用市面上常見的USB to UART轉換器和第三方上位機軟件輕鬆讀寫操作各類NFC卡。當使用I2C接口時，則可用於Arduino、micro:bit、FireBeetle ESP32、FireBeetle ESP8266等各類3V3/5V主控系統。
近場通訊簡介
近場通信（Near Field Communication，NFC），又稱近距離無線通信，是一種短距離的高頻無線通信技術，允許電子設備之間進行非接觸式點對點數據傳輸（在十厘米内）交換數據。這個技術由免接觸式射頻識别（RFID）演變而來，並向下兼容RFID，最早由Sony和Philips各自開發成功，主要用於手機等手持設備中提供M2M(Machine to Machine)的通信。由於近場通訊具有天然的安全性，NFC技術被廣泛用於POS機移動支付、公車卡、銀行卡、門禁卡、等多種場合。
- NXP進口高集成NFC通信芯片
- UART & I2C複合接口，使用零活
- 支持各類主流NFC電子標籤或卡片
- 兼容3.3V/5V控制器
產品規格
- 主芯片：NXP PN532
- 供電電壓：3.3V ~ 5.5V
- 通信接口：Gravity I2C & UART複合（PH2.0-4P，邏輯電平0-3.3V）
- 串口波特率：115200 bps
- I2C地址：0x48
- 通信頻率：13.56MHz
- 最大通信距離：不低於10mm，實際視標籤大小而定
- 支持協議
- 讀寫器模式：支持ISO/IEC 14443A、ISO/IEC 14443B、MIFARE協議、FeliCa協議
- 卡仿真模式：支持ISO 14443A、MIFARE Classic 1K或4K、FeliCa協議
- 點對點通信：ISO/IEC18092，ECM340
- 尺寸：110×50 mm
- 重量：20 g
