描述

產品簡介

本商品為適用於6V~24V太陽能板的電源管理模組，可通過太陽能板/USB接口為3.7V充電鋰電池充電，支持5V/1A穩壓輸出。
我具備MPPT功率點跟蹤功能和多種保護電路，工作高效穩定且安全，可用於太陽能發電、低功耗物聯網和其他綠色環保專案。

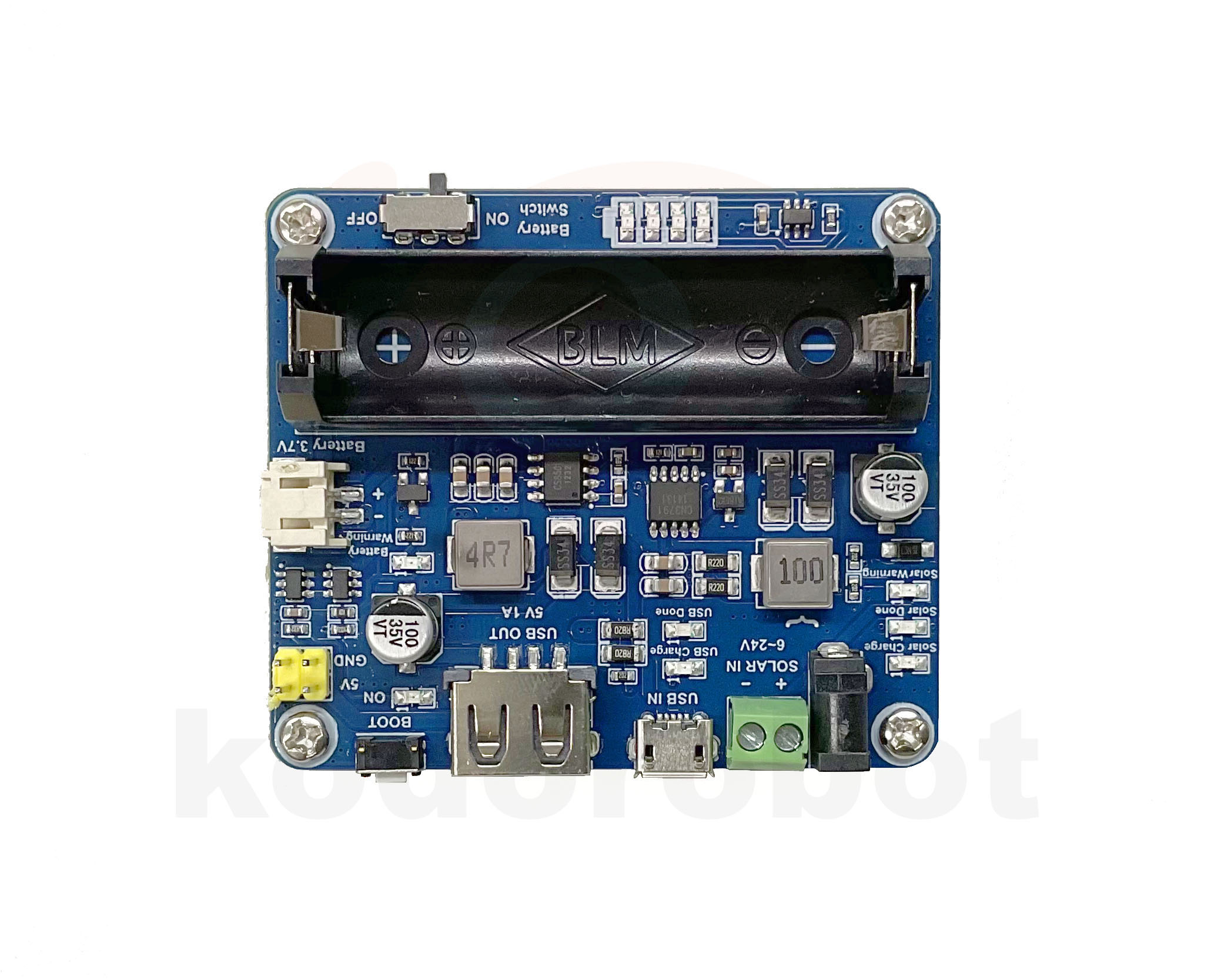

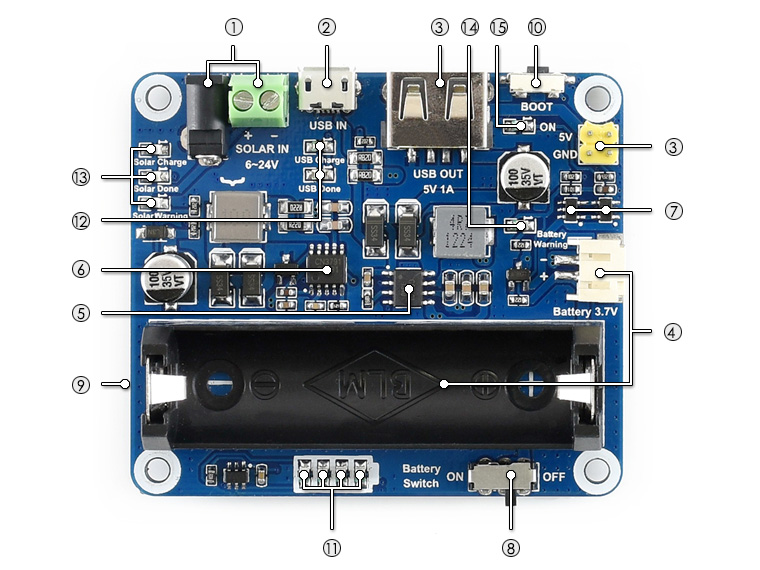

接口介紹

1.太陽能充電接口：可通過DC-002電源插座或接線端子接入太陽能板進行充電
2.USB充電接口：可通過Micro USB接5V電源適配器進行充電
3.5V/1A電源輸出接口：可通過USB口或2.54mm排針對外輸出穩定5V/1A電源
4.電池接口：可通過PH2.0端子或14500電池座接入3.7V可充放電鋰電池

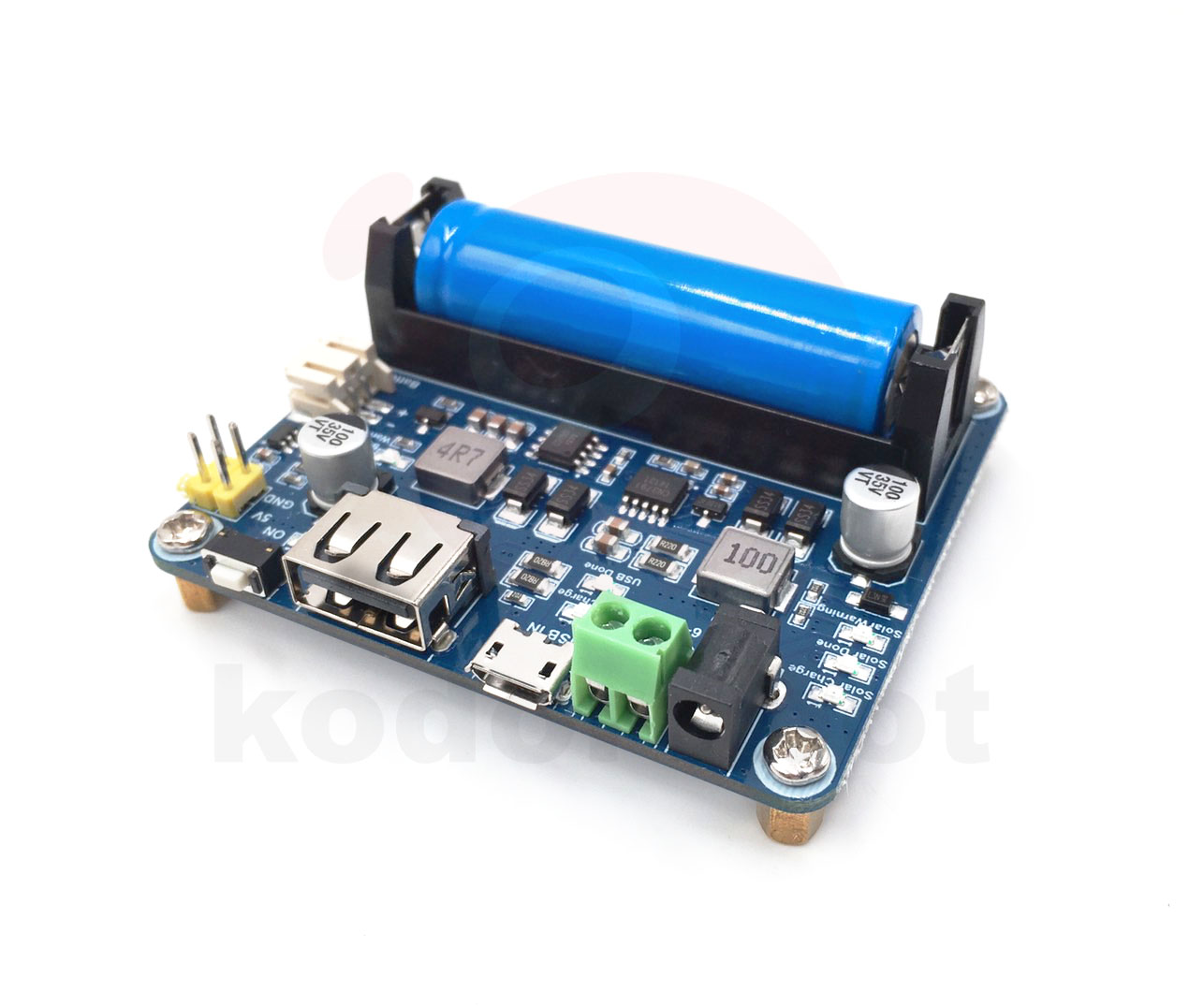

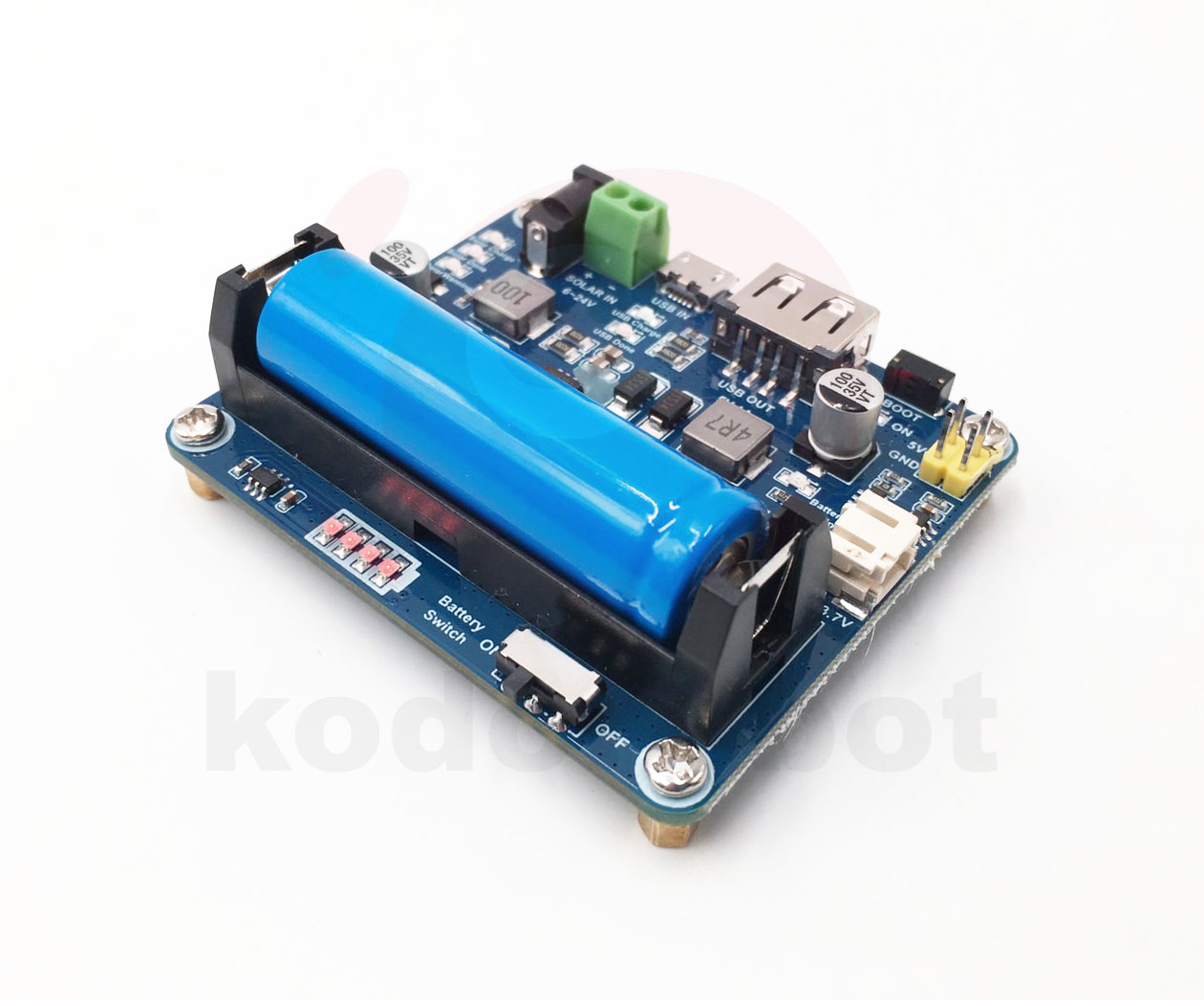

硬體介紹

5.CS8501：USB電源管理芯片，用於USB充電和升壓5V/1A輸出
6.CN3791：太陽能管理芯片，用於太陽能板充電和降壓輸入
7.鋰電池保護芯片：鋰電池過充/過放保護
8.電池開關
9.MPPTSET設置開關 (背面)：支持6V/9V/12V/18V/24V檔位設置，切換至接近輸入電壓的檔位，充電效率更高
10.BOOT按鍵
11.電池電量指示燈
12.USB充電指示燈：
USB Charge：通過USB充電時亮燈
USB Done：通過USB充滿後亮燈
13.太陽能板狀態燈：
Solar Charge：通過太陽能板充電時亮燈
Solar Done：通過太陽能板充滿後亮燈
Solar Warning：太陽能板反接時亮燈
14.電池警示燈：
電池反接時亮燈
15.電源輸出狀態燈：
5V/1A輸出

產品規格

• 太陽能板輸入電壓(SOLAR IN)：6V~24V
• Micro USB輸入電壓(USB IN)：5V
• 排針/USB輸出(USB OUT)：5V 1A
• 充電截止保護電壓：4.2V±1％
• 過放保護電壓：2.9V±1％
• 太陽能板充電效率：約78%
• USB充電效率：約82%
• 3.7V電池升壓輸出效率：約86%
• 最大靜態電流：<2mA
• 工作溫度：-40℃~85℃
• 尺寸：65.2mm × 56.2mm × 22.9mm

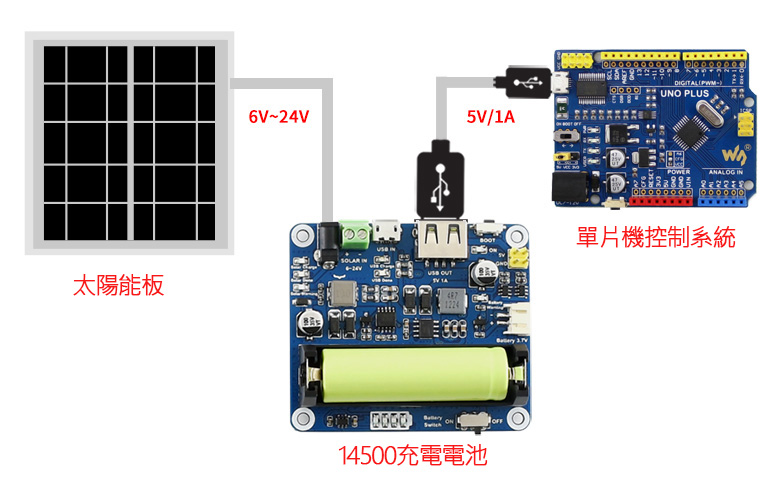

使用案例
