[DFRobot] micro:bit電機驅動擴充板

[DFRobot] micro:bit電機驅動擴充板

NT$450.00

DFRobot 出品

編號 :DFR0548

描述

商品簡介

本擴充板已正式支持Scratch!

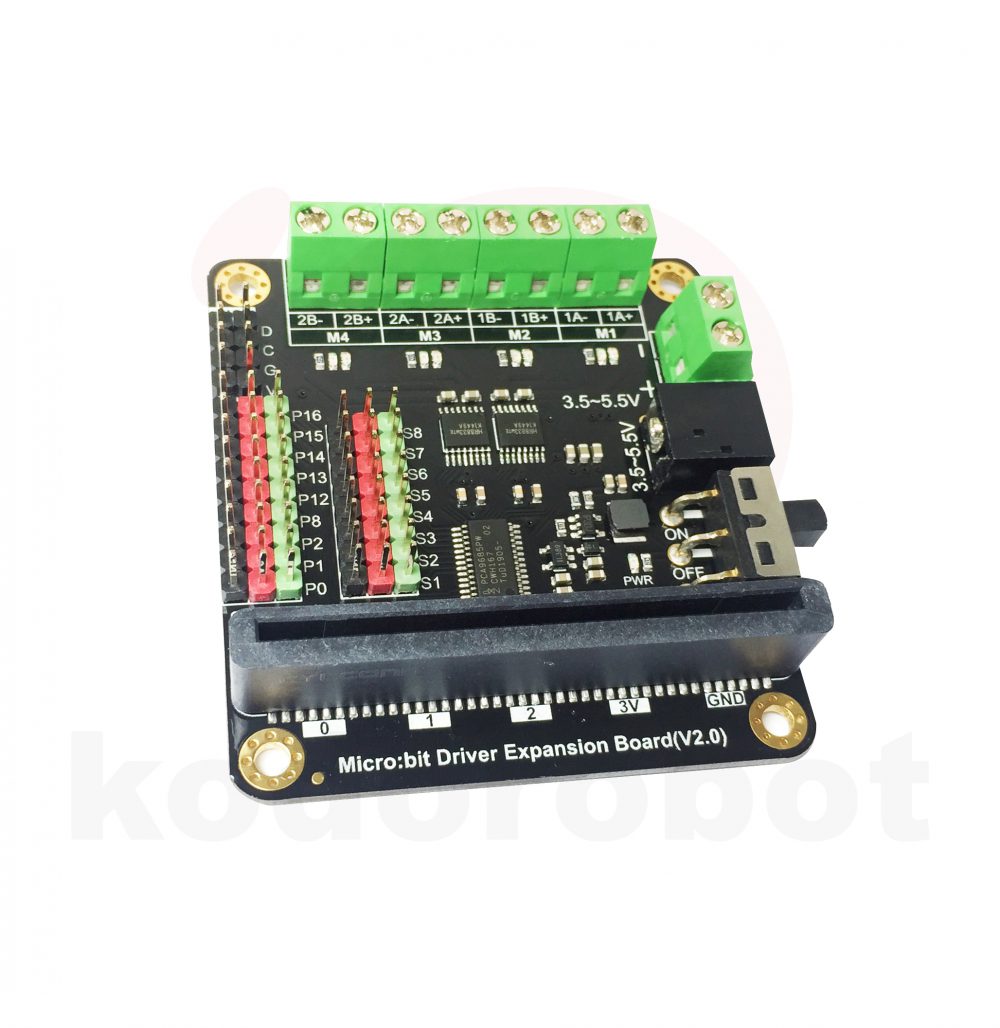

此款micro:bit電機馬達驅動擴充板不僅引出了9個micro:bit板載 GPIO 接口,還搭載了4路電機驅動和8個舵機接口,其中4路電機驅動可複用為2路步進電機驅動
micro:bit電機驅動擴充採用IIC外擴驅動芯片的方式控制電機和舵機,僅佔用IIC兩個管腳,不佔用其他資源,即可完成電機與舵機的雙重控制。採用HR8833電機驅動,最大持續工作電流1.5A,可驅動普通小型馬達和N20微型金屬電機,每一個電機端口還帶有正反轉指示燈,方便識別電機運行方向,非常適用於學生和創客的一些小製作。擴充的GPIO口和舵機接口均採用DFRobot_Gravity標準接口,支持數量眾多的模塊和傳感器,舵機接口更是直接與Vin電源相連,增加供電電流便可支持多個舵機同時工作。

micro:bit電機馬達驅動擴展板 支持3.5V~5.5V電源供電提供DC2.1插頭和接線端子兩種電源接口方式,可直接接3節乾電池盒。產品附帶一根USB轉DC2.1轉接線,可使用行動電源供電,更加經濟環保。



商品參數

  • 供電電壓:3.5~5.5V DC
  • 數字輸出電壓:0V/3.3V
  • 模擬輸出電壓:0~3.3V DC
  • 使用標準Gravity接口
  • micro:bit接口:9(P0 P1 P2 P8 P12 P13 P14 P15 P16)
  • 舵機接口:8
  • 電機接口:直流電機x4/步進電機x2(與電機接口複用)
  • 模塊尺寸:63 x 58(mm)
  • 安裝孔數:4個
  • 安裝孔尺寸:內徑3.1mm 外徑6.0mm



功能說明









































更多資料

micro:bit 電機驅動馬達官方教案
