描述
產品簡介

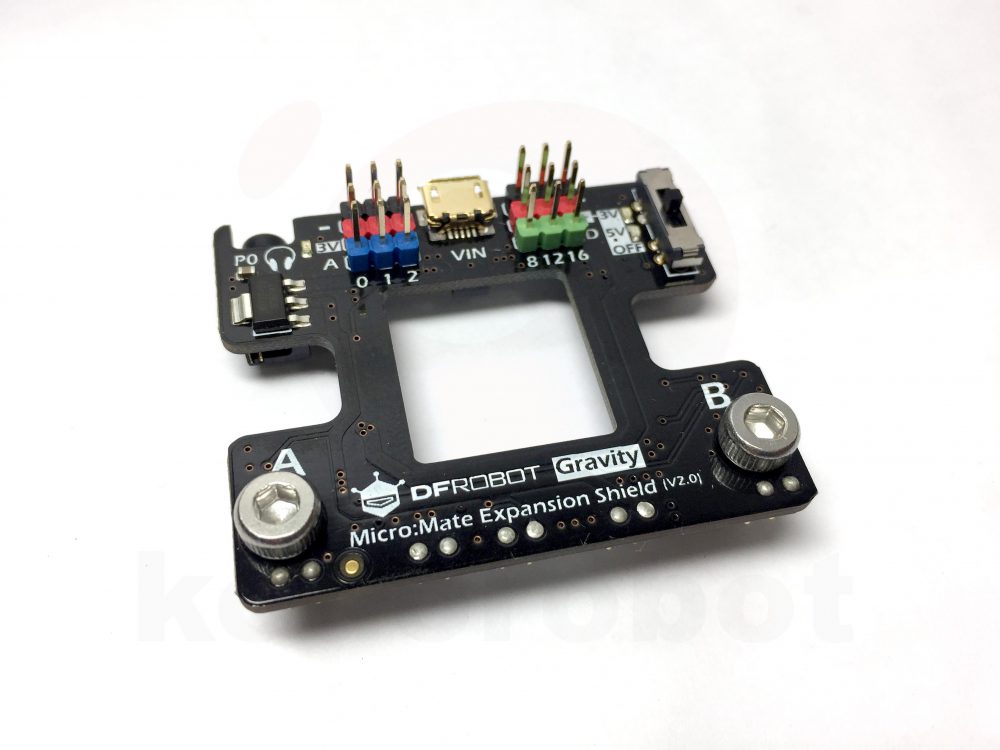

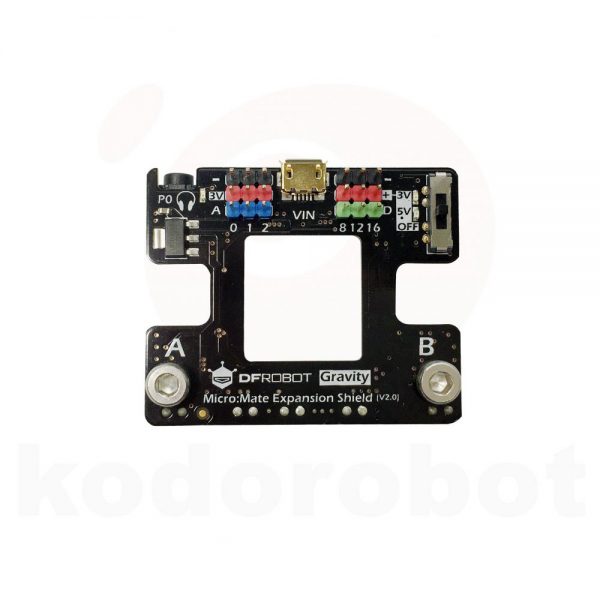

Micro:Mate是一款為micro:bit設計的微型多功能IO傳感器擴充板。其3Pin接口支持DFRobot百款Gravity系列電子元件,為micro:bit使用者省去了繁鎖的鱷魚夾的步驟。
Micro:Mate體積小巧, 形狀與micro:bit相同,安裝完成僅增加5mm厚度,最大限度的集成了micro:bit的常用功能。擴充板通過金屬彈針與其連接,引出共6組Gravity接口和一組3.5mm耳機接口。另外,擴充板配備了3V-5V電壓切換功能,能驅動最多5V 2A的電子元件(需要外接Micro USB電源供電),保證伺服機馬達,小型電機等設備能正常運行。

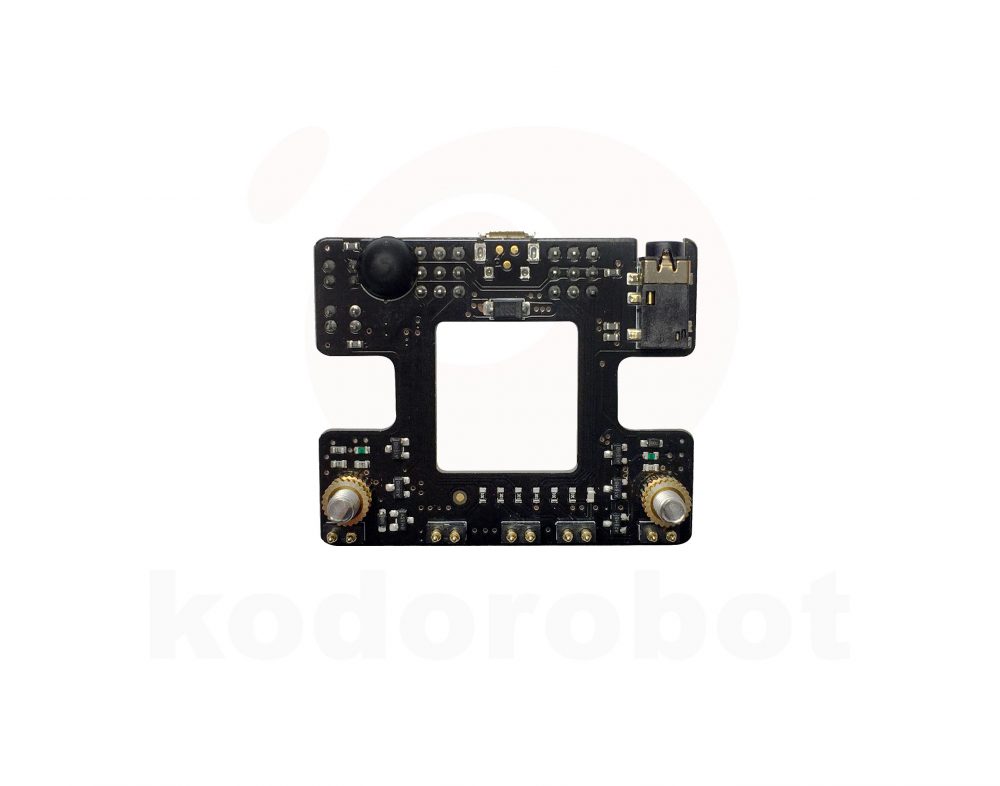

擴充板表面帶有完善的絲印及電源指示燈,背面附帶防反接的膠墊,既能保護主板,又能防止micro反接。另外,Micro:Mate採用Gravity標準彩色排針,便於用戶區分不同針腳,同時相容麵包板和跳線,適合電子實驗,小型機器人,互動裝置和可穿戴設備等項目,是micro:bit入門與進階的必選配件!
產品注意事項
- Micro:Mate通過彈針連接micro:bit主板,安裝時,請將螺絲栓緊,防止接觸不良。
- Micro:Mate由於本身電壓限制(3.3V) 不支持5V模擬輸入模組,如PH計等5V設備將無法兼容。
- Micro:Mate的USB接口僅作供電使用,無法用於程序上傳。
- 驅動大電流設備,如伺服機等元件,請將元件接至8 12 16口,並調整至5V輸出,否則可能由於電流過大燒壞電路板!
產品規格
- Gravity IO擴充功能
- 3個模擬口(僅支持3.3V模擬輸入)
- 3個數字口(支持5V/3.3V數字輸入輸出)
- 伺服機馬達驅動電流:1.2A
- 輸入電壓:3.3V/5V
- 尺寸:68.5 * 53.3mm
- 重量:22.8g
