[DFRobot]micro:bit自然環境擴充板

精選

[DFRobot]micro:bit自然環境擴充板

NT$2,450.00

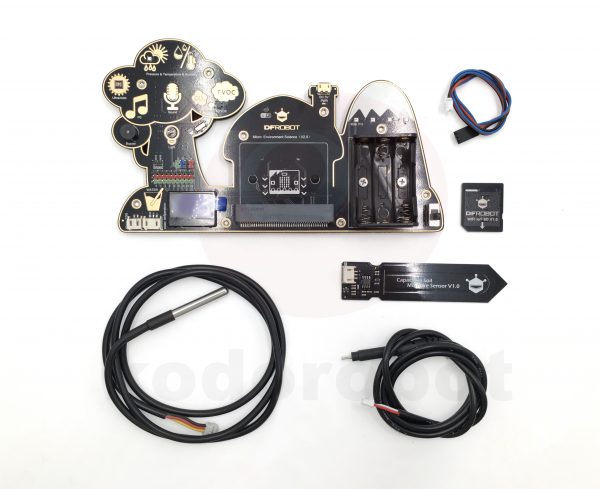

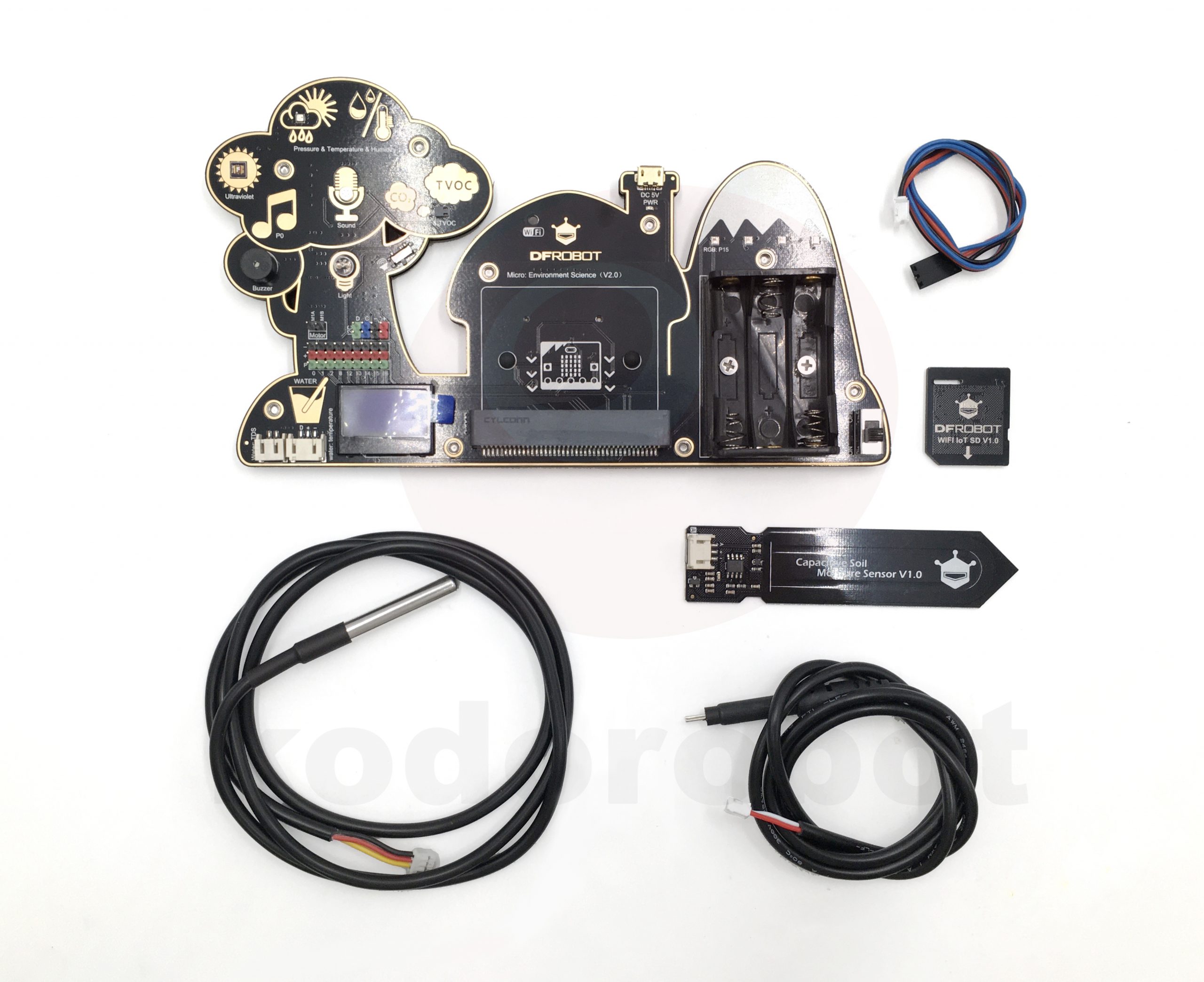

1. micro:bit自然環境擴充板V2.0*1

2. WIFI-IOT卡*1

3. 土壤濕度感測器*1

4. 水溫檢測*1

5. TDS水質檢測*1

描述

產品簡介

這是一款基於micro:bit主板,與自然學科息息相關的創客教育產品。設計初衷是:在創客教育的過程中能結合現有的知識和學科,讓創客教育更加貼近生活。

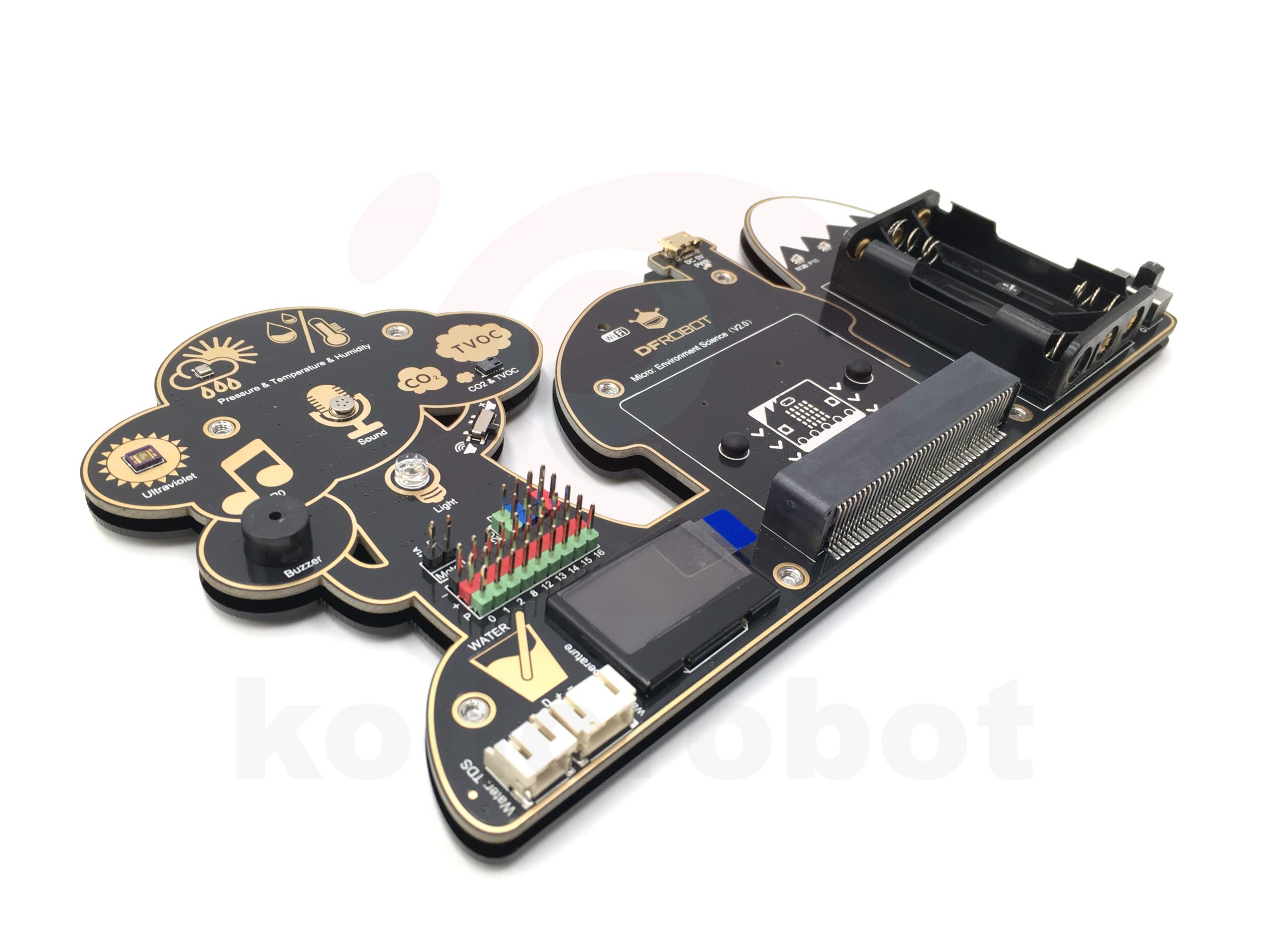

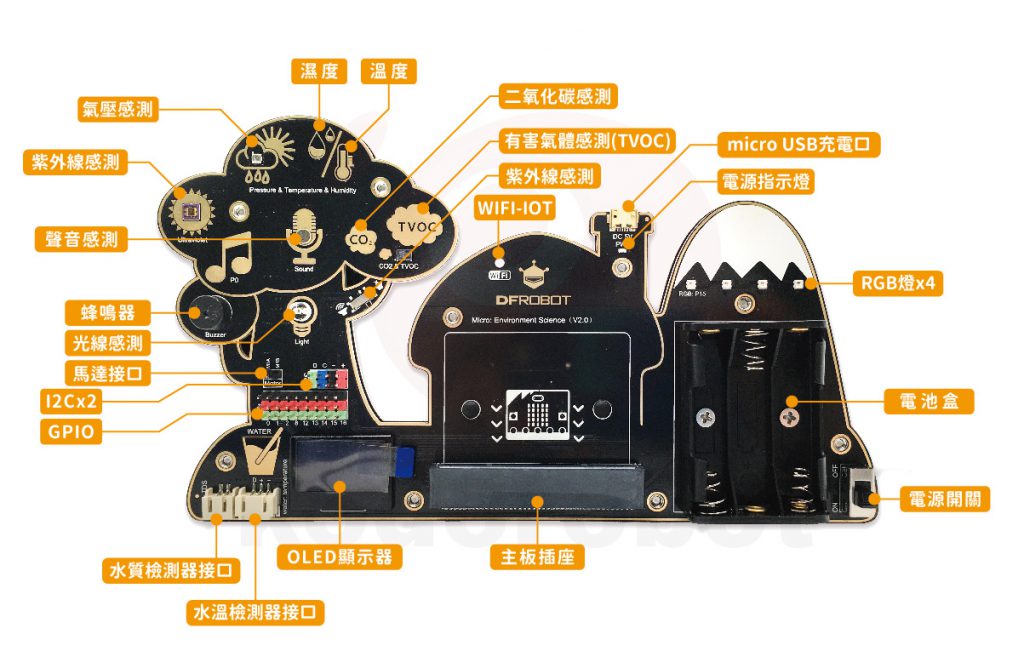

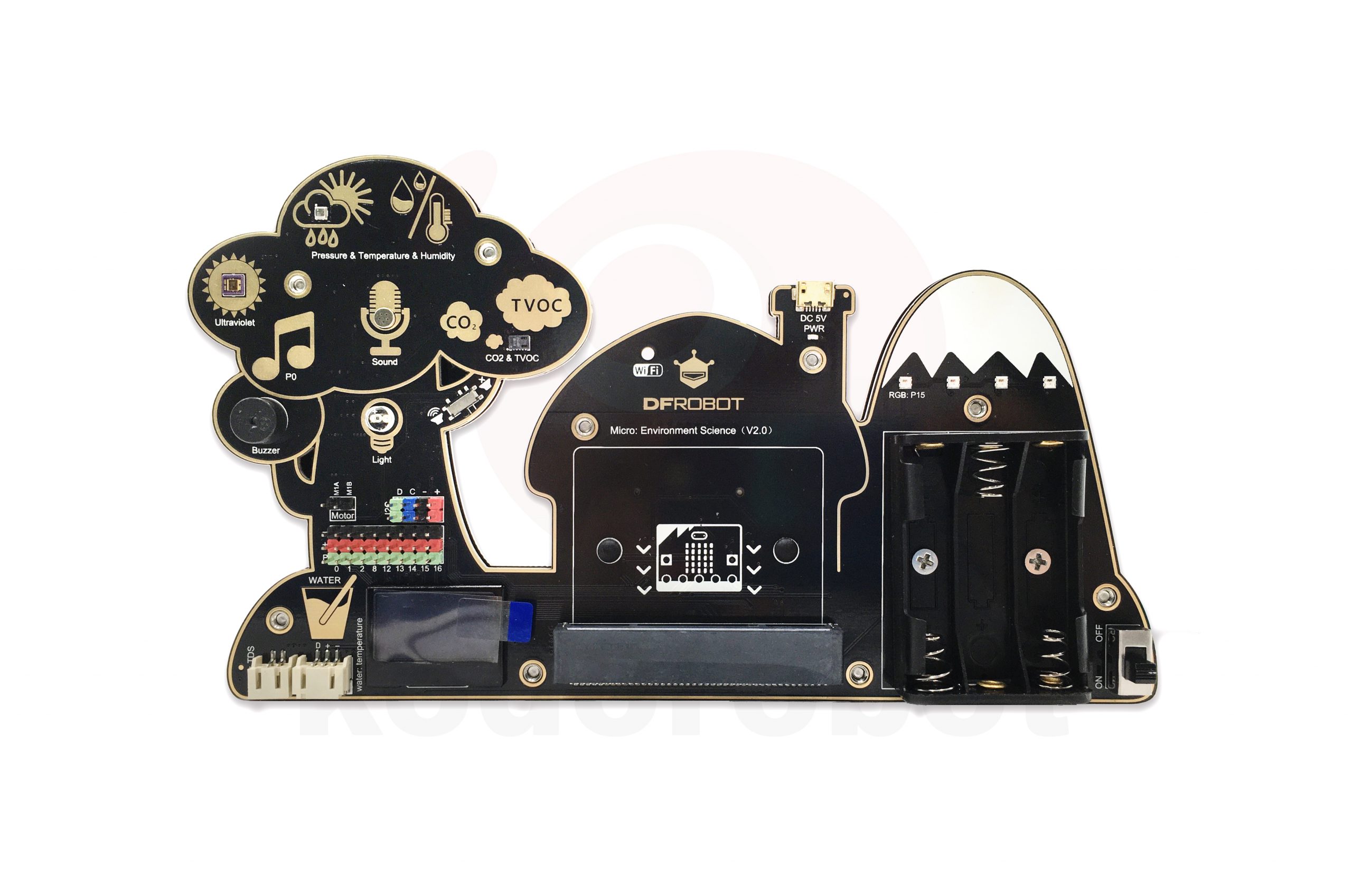

micro:bit自然環境擴充板集成了大氣壓,溫度,濕度,紫外線,光線,顏色,聲音,水質,水溫,土壤濕度等眾多感測器。覆蓋自然科學相關以及日常生活相關的方面。在學習的過程中,學生可學習到各種自然數據的測量原理,並通過自己寫圖形化程式測量相關數據,加深對知識的理解,以及對自然科學的認知。

技術規格

  • 供電方式:3個1.5V AAA電池(3.5V~5V)/MicroUSB (5V)

          注意:由於WIFI-IoT卡耗電較大,乾電池如果電量不足的話,WIFI卡不能正常運行。在課堂教學時請使用USB口供電,以確保產品的正常運行。

  • 數字輸出電壓:0V/3.3V
  • 模擬輸入電壓:0~3.3V DC
  • 接口:I2C*2、P0、P1、P2、P8、P12、P13、P14、P15、P16
  • ML8511紫外線感測器
    • 工作溫度:-20~70°C
    • 敏感區域:UV-A,UV-B
    • 敏感波長: 280-390nm
  • BME280環境感測器
    • 工作電流:2mA
    • 工作溫度:-40℃~+85℃
    • 溫度檢測範圍:-40℃~+85℃,分辨率0.1℃,誤差±0.5℃
    • 濕度檢測範圍:0~100%RH,分辨率0.1%RH,誤差±2%RH
    • 大氣壓力檢測範圍:300~1100hPa
    • 濕度測量響應時間:1s
  • 防水溫度傳感器
    • 溫度顯示範圍:-10℃to +85℃(誤差±0.5℃)
      使用溫度範圍:-55 to 125℃
      查詢時間少於750ms
  • 防水溫度感測器
    • 溫度顯示範圍為-10°C to +85°C(誤差±0.5°C)
    • 使用溫度範圍:-55 to 125°C (-67°F to +257°F)
    • 查詢時間少於750ms
  • TDS水質感測器
    •  注意
      • TDS探頭不能用予55℃以上的水中。
      • TDS探頭放置位置不能太靠近容器邊緣,否則會影響數據準確性。
      • TDS探頭頭部與導線為防水,可浸入水中,但連線接口處與信號轉接板不防水,請注意使用。
  • CCS811空氣質量傳感器
    • 工作溫度範圍:-40℃~85℃
    • 工作濕度範圍:10%RH~95%RH
    • CO2測量範圍:400ppm~8000ppm
    • TVOC測量範圍:0ppb~1100ppb
  • 電容式土壤濕度傳感器
    • 工作電壓: 3.3-5.5V DC
    • 輸出電壓: 0-3.0V DC
    • 接口: PH2.0-3P
    • 尺寸: 98×23mm
  • RGB燈
    • 型號:WS2812
      接口:P15
  • 光線傳感器
    • 輸出數據類型:模擬量
    • 數據範圍:0-1023
  • 蜂鳴器
    • 尺寸:直徑9mm
    • 型號:無源蜂鳴器
    • 接口:P0
  • 聲音傳感器
    • 輸出數據類型:模擬量
    • 數據範圍:0-1023
  • OLED顯示器
    • 顯示器尺寸:0.96英寸
    • 顯示顏色:藍色
    • 像素個數:128列 × 64行
    • 刷新速率:60幀/秒
    • 亮度:60 (Typ) cd/m2
    • 全螢幕點亮功耗:約22.75mA
    • 工作溫度:-30℃~+70℃
    • 顯示面積:21.744 × 10.864 (mm)
  • 馬達驅動
    • 驅動方式:PWM
    • 兼容馬達:N20減速馬達、130減速馬達等小功率直流馬達。
  • WIFI IoT
    • 無線模式:IEEE802.11b/g/n
    • 加密類型:WPA WPA2/WPA2–PSK
    • 無線頻率:2.4GHz
    • 內置協議:TCP/IP 協議棧
    • 支持的IOT平台:EasyIoT 、IFTTT、Thingspeak、SIoT
    • 狀態指示燈:紅色:未連接;藍色 正在連接;綠色 連接成功
  • 產品尺寸:196mm×110mm
  • 可程式化平台:MakeCode圖形化軟體、Mind+圖形化編程

更多教案

micro:bit 自然環境擴充板教案提供
