描述

產品簡介

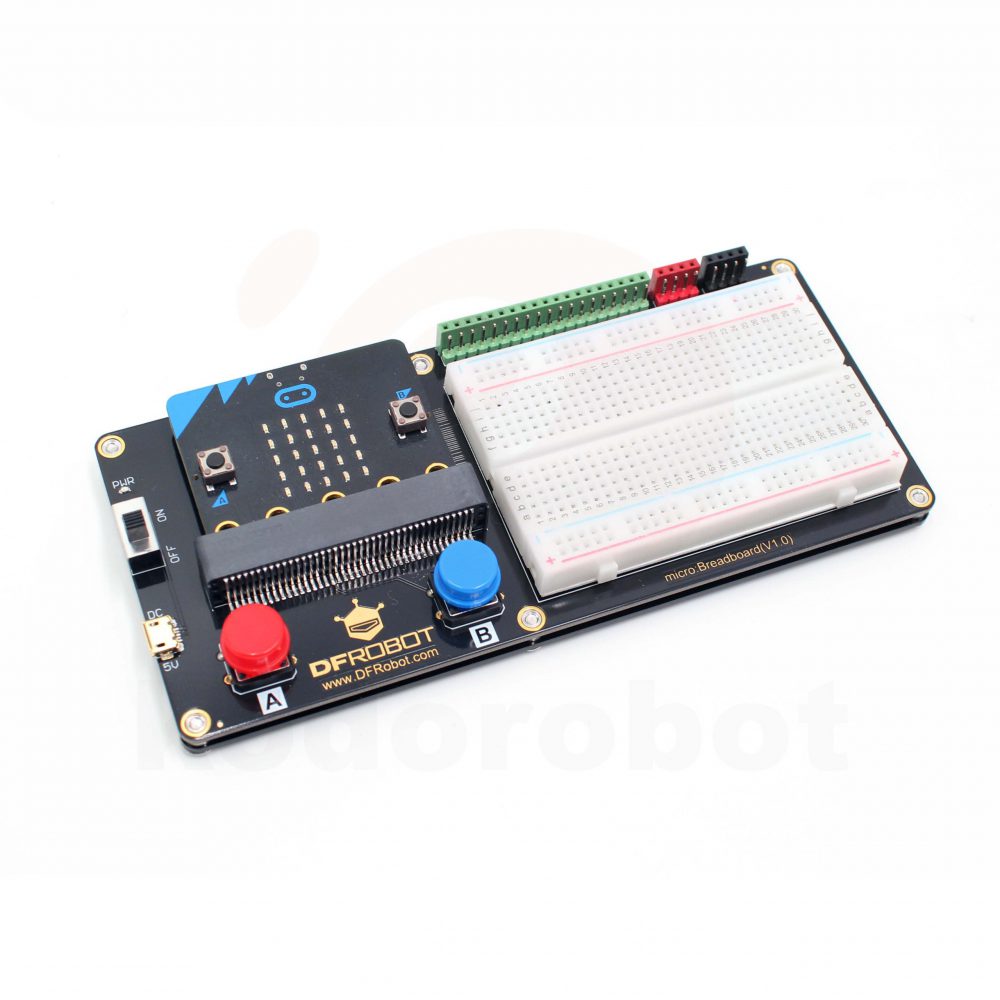

• micro:bit麵包板擴充板，是一款基於micro:bit主板設計，專注於入門程式教育的擴充板。支持micro:bit即安裝即用，方便快速。

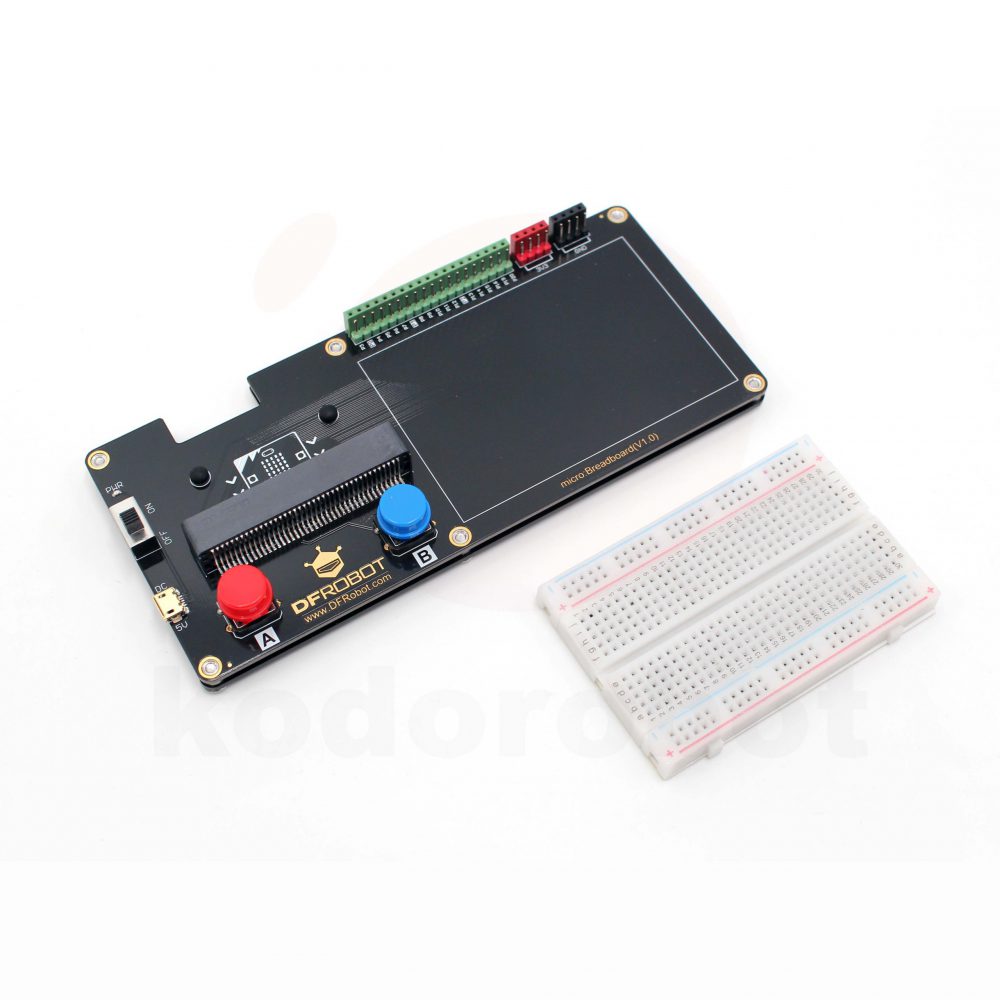

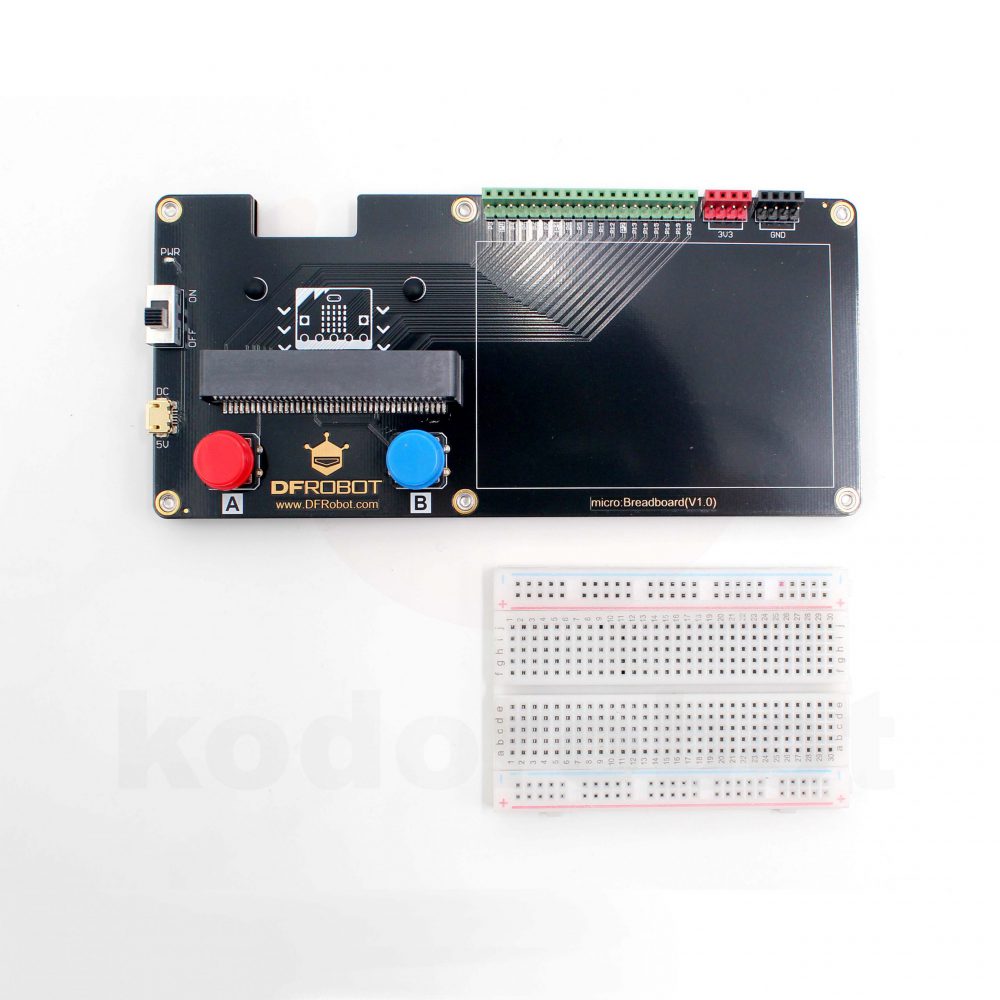

• 擴充板搭載標準8.2cm*5.5cm的中型麵包板（麵包板獨立包裝，自行黏貼），各類電子元件可直接插拔搭建電路，降低了電路連接入門門檻。

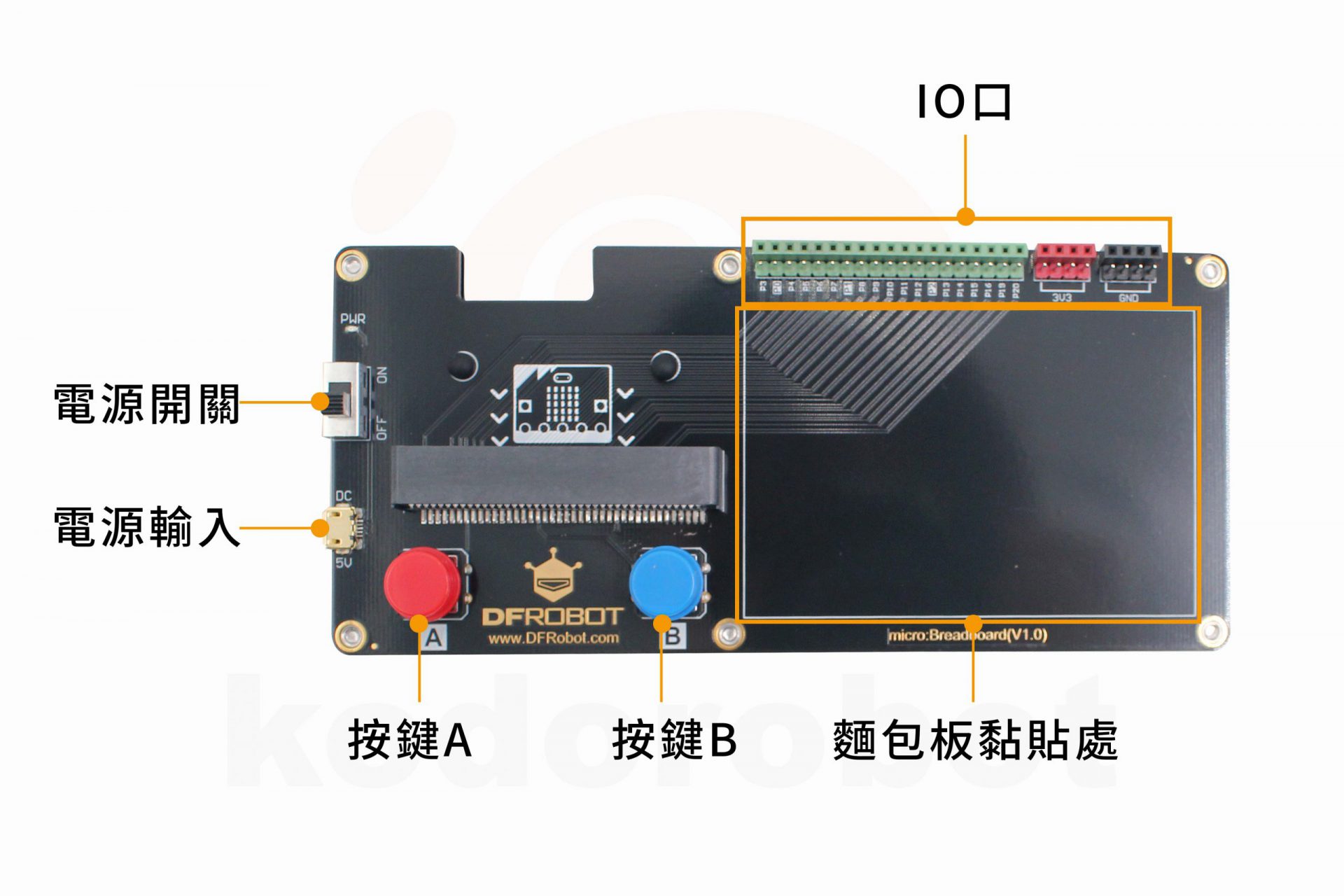

• 所有IO口皆以排針排母方式引出，簡單易用；電路免焊接，可重覆使用各元件，節省了電路組裝時間；板載AB按鍵，方便控制，玩法更多樣；配備PWR狀態指示燈，獨立電源開關，方便隨時查看供電情況。
• 此擴充板尤其適用於電子電路組裝，調適及訓練。micro:bit麵包板擴充板可廣泛應用於以micro:bit為基礎的各個項目，例如光控小燈，智能門鈴，溫度警報器等。

產品參數

• 工作電壓：3.5~5V
• 數字輸出電壓：0V/3.3V
• 模擬輸出電壓：0~3.3V DC
• 接口使用排針和排母
• micro:bit接口 x19(P0 P1 P2 P3 P4 P5 P6 P7 P8 P9 P10 P11 P12 P13 P14 P15 P16 P19 P20)
• 電源接口 x4
• GND接口 x4
• 8.2cm*5.5cm中型麵包板 x1
• PWR供電指示燈 x1
• 板載兩個A,B按鍵
• 擴充板尺寸：16.2cm*7.2cm
• 安裝孔規格：M3螺絲孔

產品教案

micro:bit 麵包板擴充板教案提供
