LED 8*8矩陣(MAX7219)

LED 8*8矩陣(MAX7219)

NT$120.00

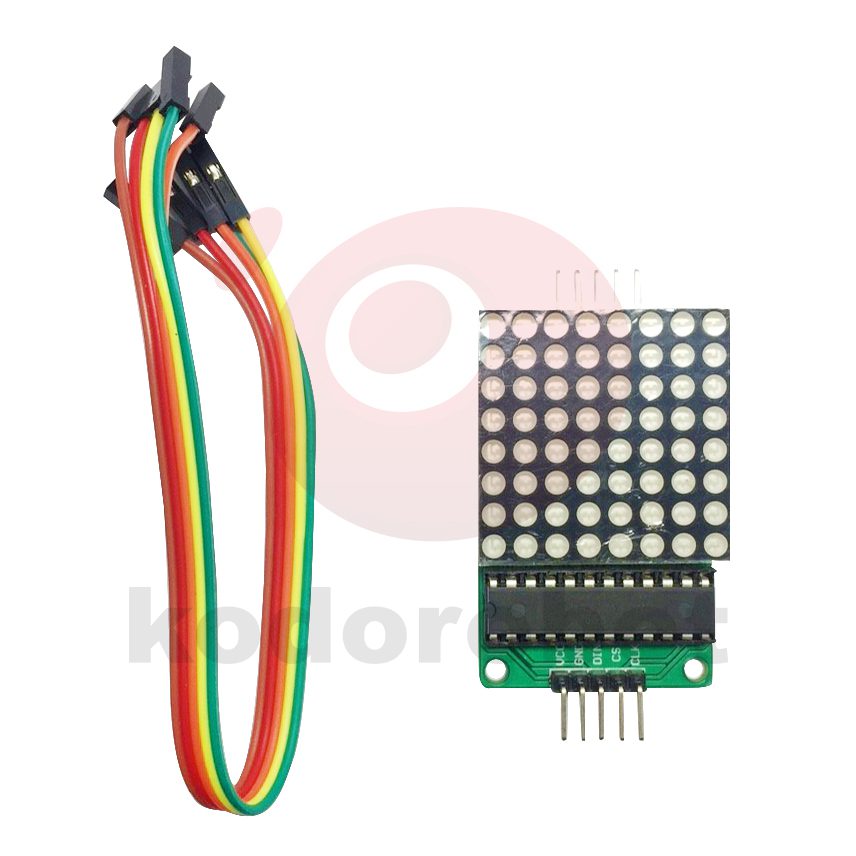

Arduino專用MAX7219 8*8點陣顯示控制模組,共陰極附5條杜邦線x1組。

描述

商品簡介

MAX7219是一種集成化的串列輸入/輸出共陰極顯示驅動器,它連接微處理器與8位元數位的7段數位LED顯示,也可以連接條線圖顯示器或者64個獨立的LED。其上包括一個片上的B型BCD編碼器、多路掃描回路,段字驅動器,而且還有一個8*8的靜態RAM用來存儲每一個資料。只有一個外部寄存器用來設置各個LED的段電流。

一個方便的四線序列介面可以聯接所有通用的微處理器。每個資料可以定址在更新時不需要改寫所有的顯示。MAX7219同樣允許使用者對每一個資料選擇編碼或者不編碼。

整個設備包含一個150μA的低功耗關閉模式,類比和數位亮度控制,一個掃描限制寄存器允許使用者顯示1-8位元資料,還有一個讓所有LED發光的檢測模式。

只需要3個IO口即可驅動1個點陣!點陣顯示時無閃爍!支持串聯!

商品規格

  1. 單個模組可以驅動一個8*8共陰點陣
  2. 模組工作電壓:5V
  3. 模組尺寸:長5釐米X寬3.2釐米X高1.5釐米
  4. 帶4個固定螺絲孔,孔徑3mm
  5. 模組帶輸入輸出介面,支援多個模組層級聯
