描述
商品簡介

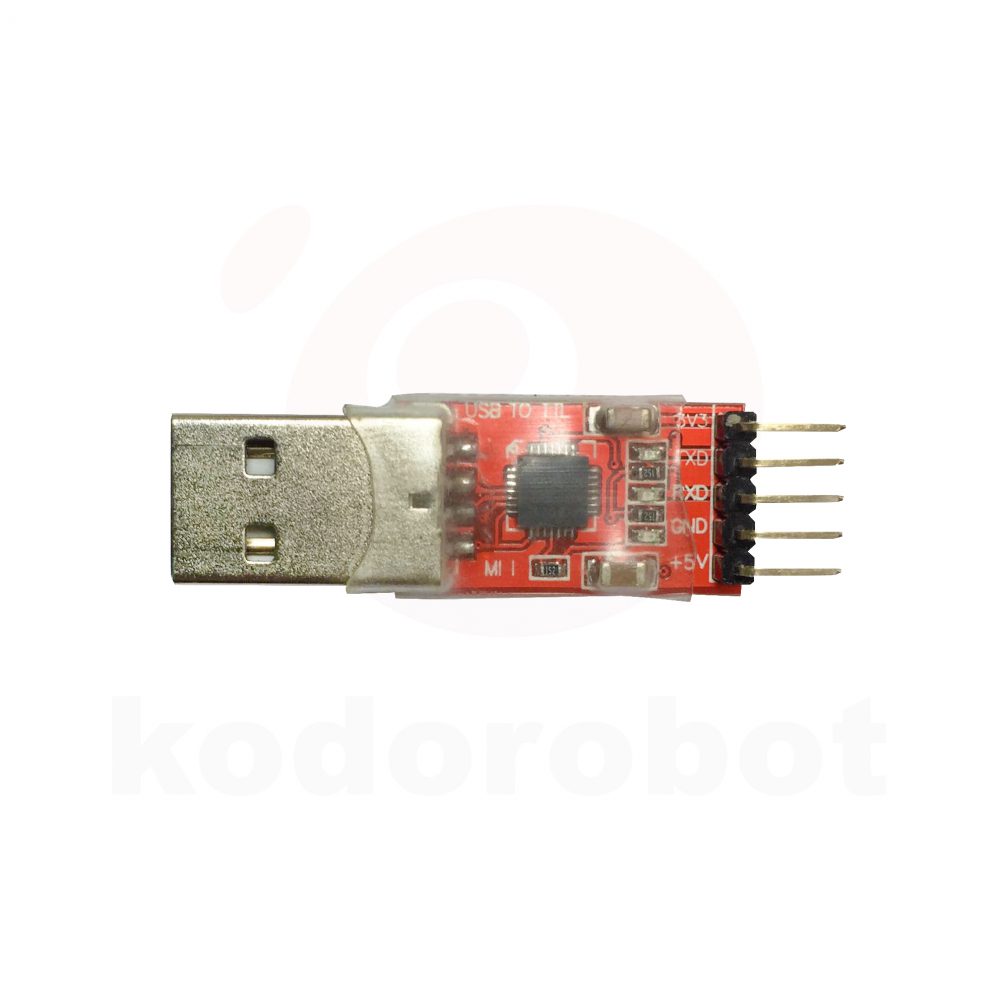

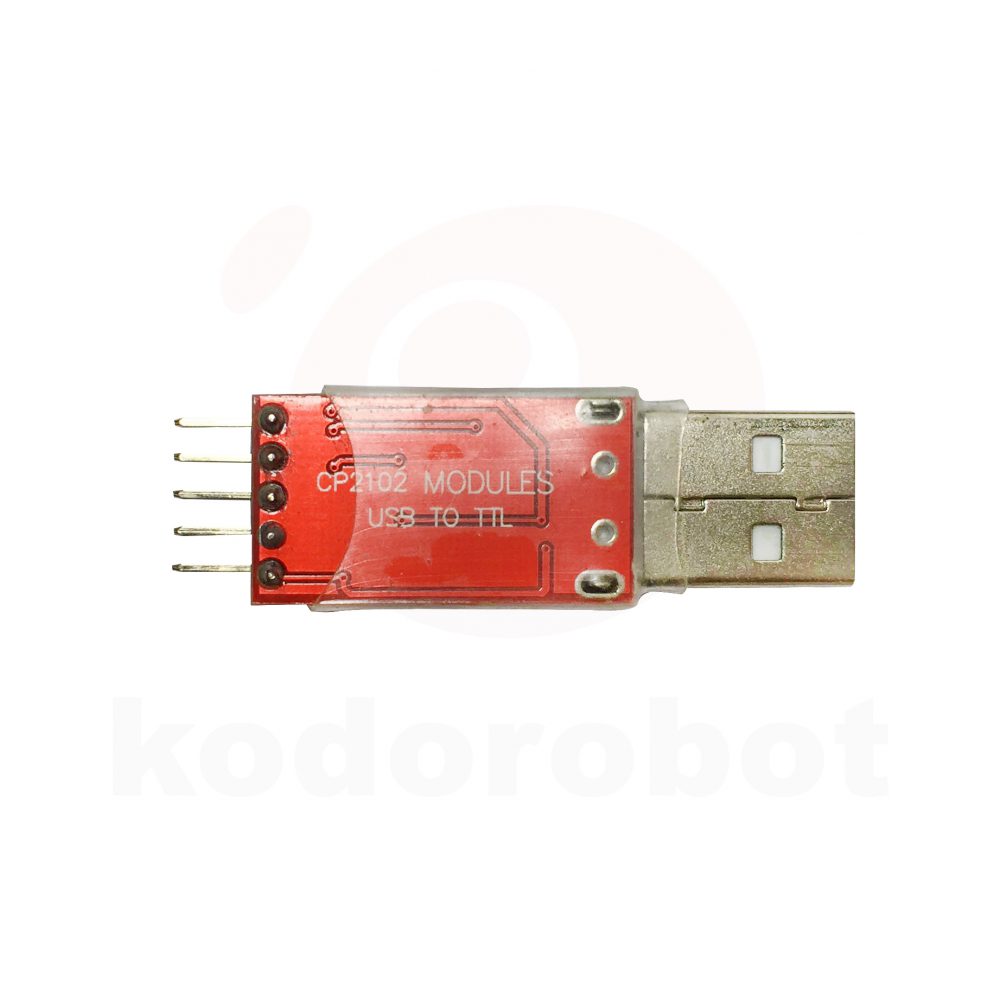

- 主晶片為CP2102，安裝驅動後生成虛擬串口。
- USB取電，引出介面包括3.3V（<40mA），5V，GND，TX，RX，信號腳電平為3.3V，正邏輯。
- 板載狀態指示燈、收發指示燈，正確安裝驅動後狀態指示燈會常亮，收發指示燈在通信的時候會閃爍，串列傳輸速率越高亮度越低。
- 支援從300bps~1Mbps間的串列傳輸速率。
- 通信格式支援：1）5,6,7,8位元數據位元；2）支持1,1.5,2停止位；3）odd,even,mark,space,none校驗。
- 支援作業系統：windows vista/xp/server 2003/200,Mac OS-X/OS-9,Linux。
- USB頭為公頭，可直接連接電腦USB口。
- 貼片元件為SMT工藝生產，品質穩定TXD：發送端，一般表示為自己的發送端，正常通信必須接另一個設備的RXD。
RXD：接收端，一般表示為自己的接收端，正常通信必須接另一個設備的TXD。
正常通信時候本身的TXD永遠接設備的RXD！
自收自發：正常通信時RXD接其他設備的TXD，因此如果要接收自己發送的資料顧名思義，也就是自己接收自己發送的資料，即自身的TXD直接連接到RXD，用來測試本身的發送和接收是否正常，是最快最簡單的測試方法，當出現問題時首先做該測試確定是否產品故障。也稱回環測試。
產品尺寸: 46.5(L) x 15(W) x 7.5(H)mm(含腳位/USB)
腳位說明
- +5V — USB電源5V輸出
- RXD — 數據接收端
- TXD — 數據發送端
- GND — 接地
- 3V3 — 3.3V電源輸出
