[DFRobot]micro:bit電機驅動擴充板 V2

[DFRobot]micro:bit電機驅動擴充板 V2

NT$900.00

  1. micro:bit電機驅動擴充板 V2*1

描述

產品簡介

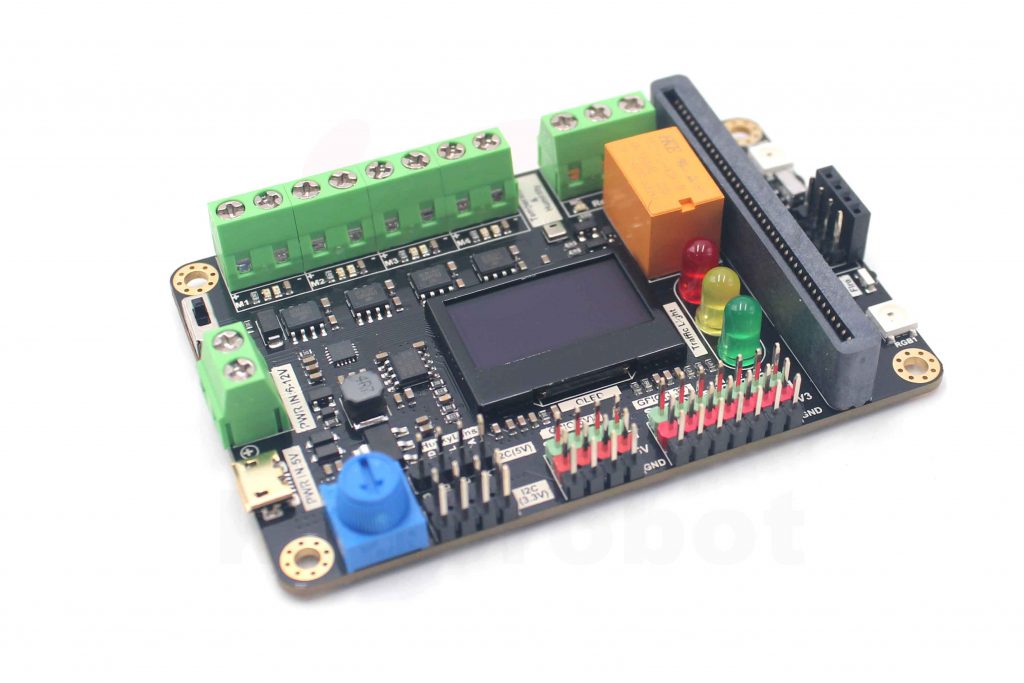

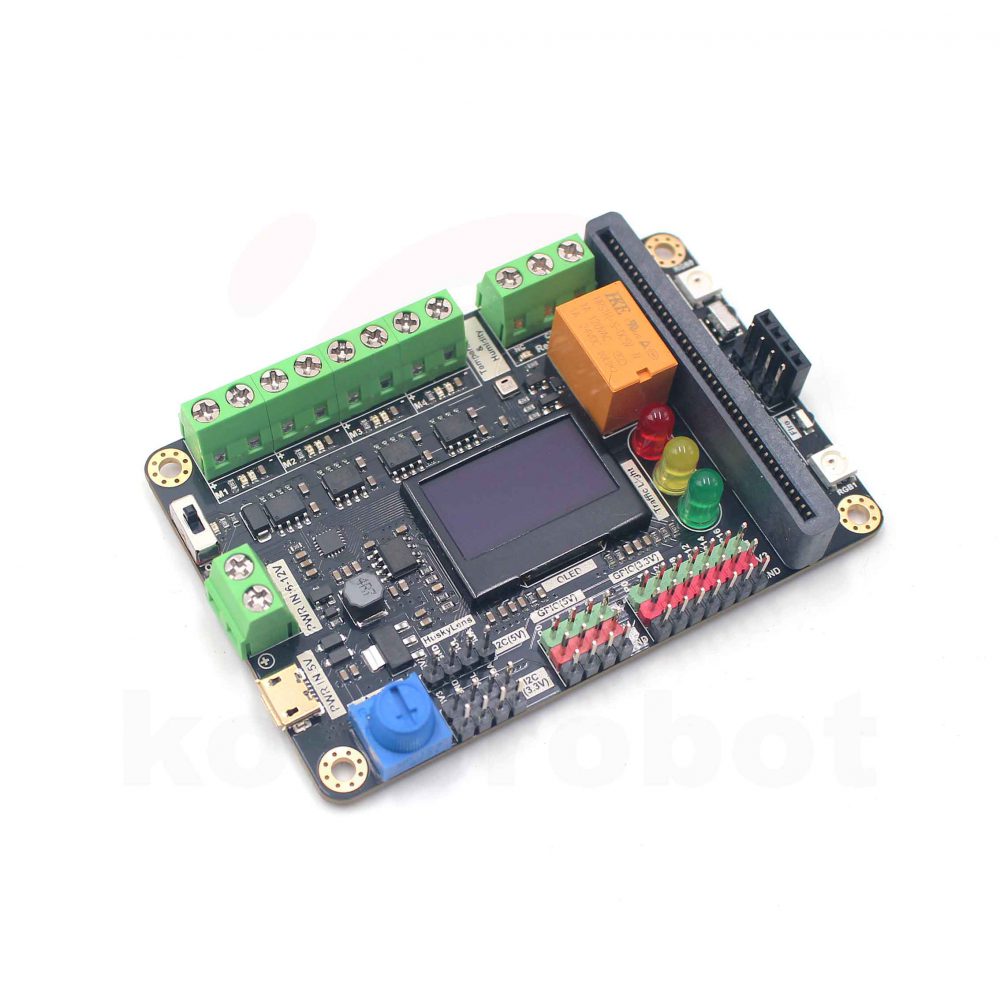

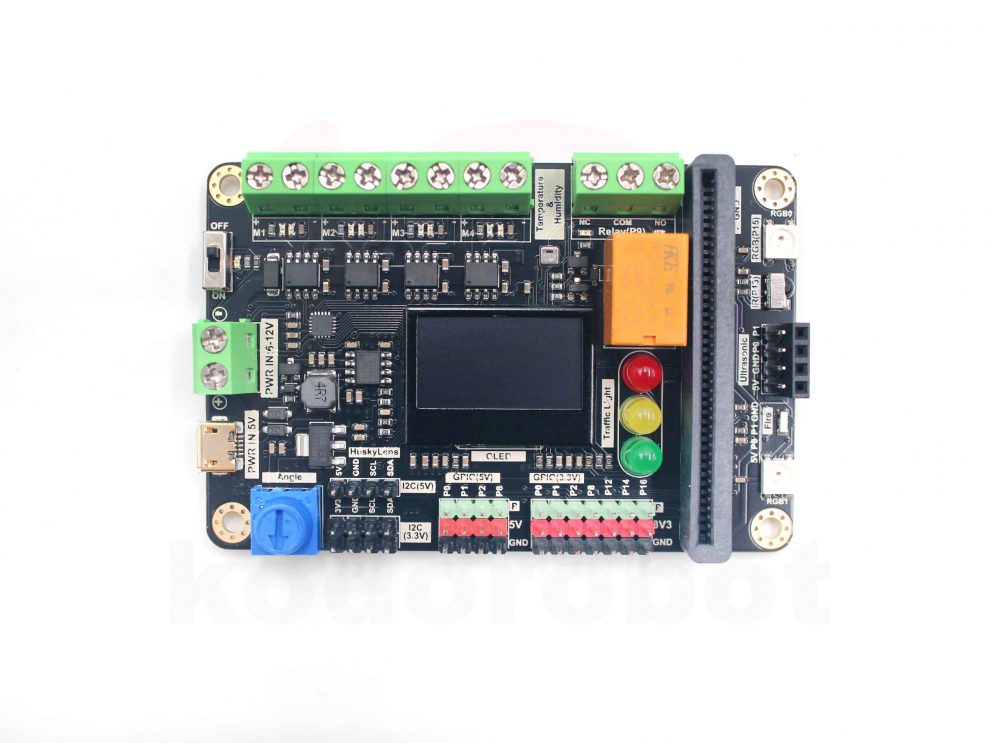

這是一款基於microbit開發的多功能編程教育擴充板。在57mm*87mm的板上,就集結了10多項功能模組。可滿足micro:bit大部分的基礎教學内容。

並且緊湊的佈局:四路電機驅動、豐富的外接接口、外接電源的設計方式,可以讓學生在學習完基礎内容後,還可以擴展到AI鏡頭視覺識別、機器人小車、麥克納姆輪機器人控制等學習領域。

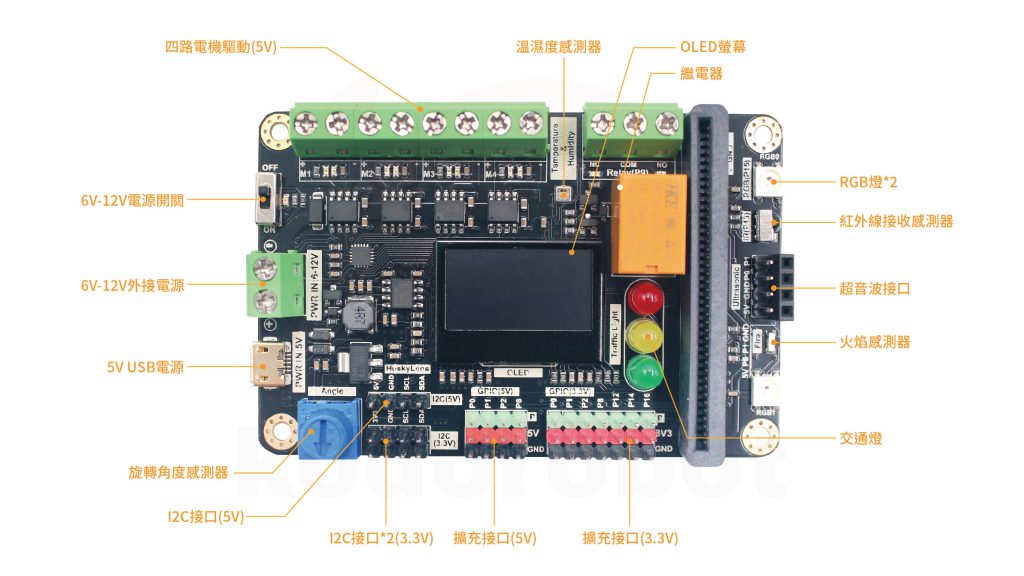

功能指示圖

產品特色

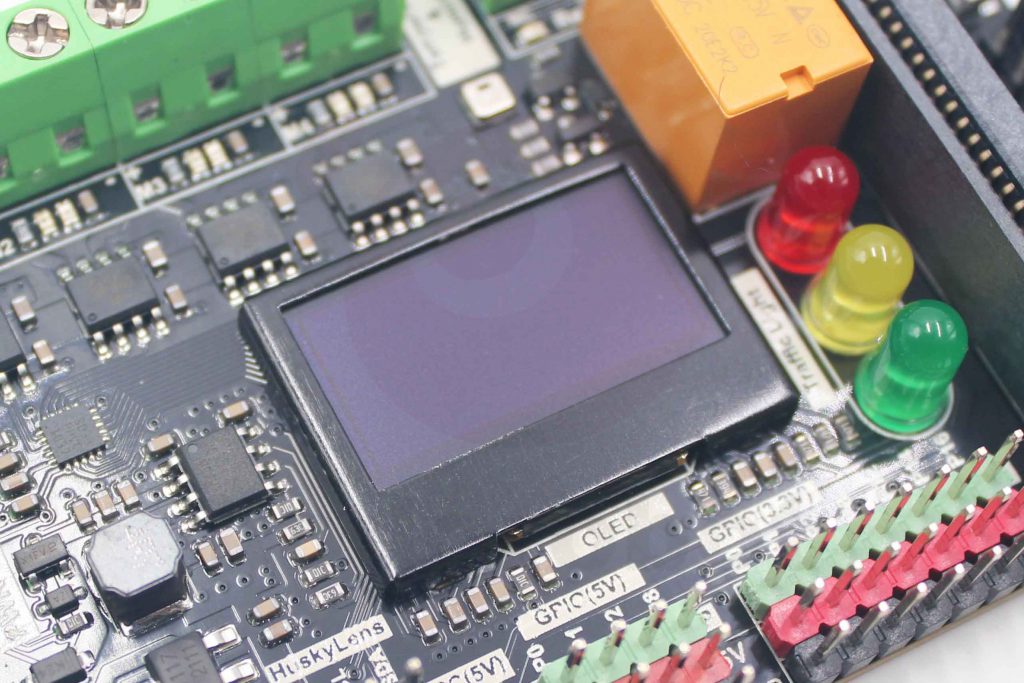

開發板上搭載分辨率為128*64的OLED顯示螢幕,並配置金屬保護罩,顯示清晰,使用安全。

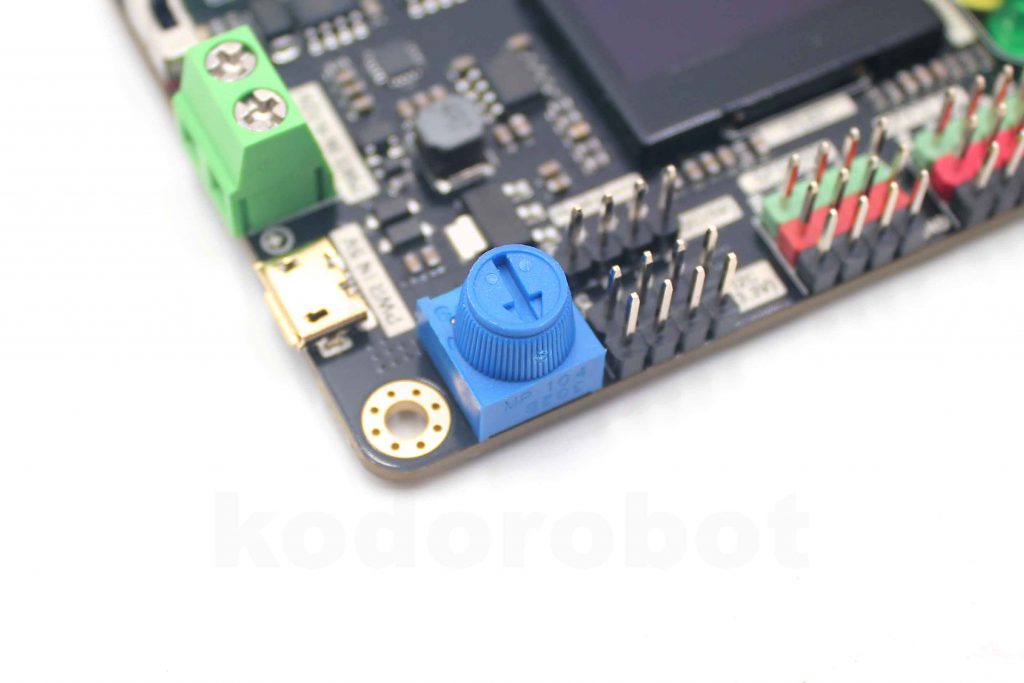

開發板上搭載高品質旋轉角度感測器,手感舒適,可以直接做模擬量教學實驗,用於控制伺服器馬達角度,電機轉速,燈光亮度等場景。

開發板上搭載三色交通燈模組,可以模擬交通信號燈控制教學,可以跟OLED顯示螢幕合作使用倒數功能。

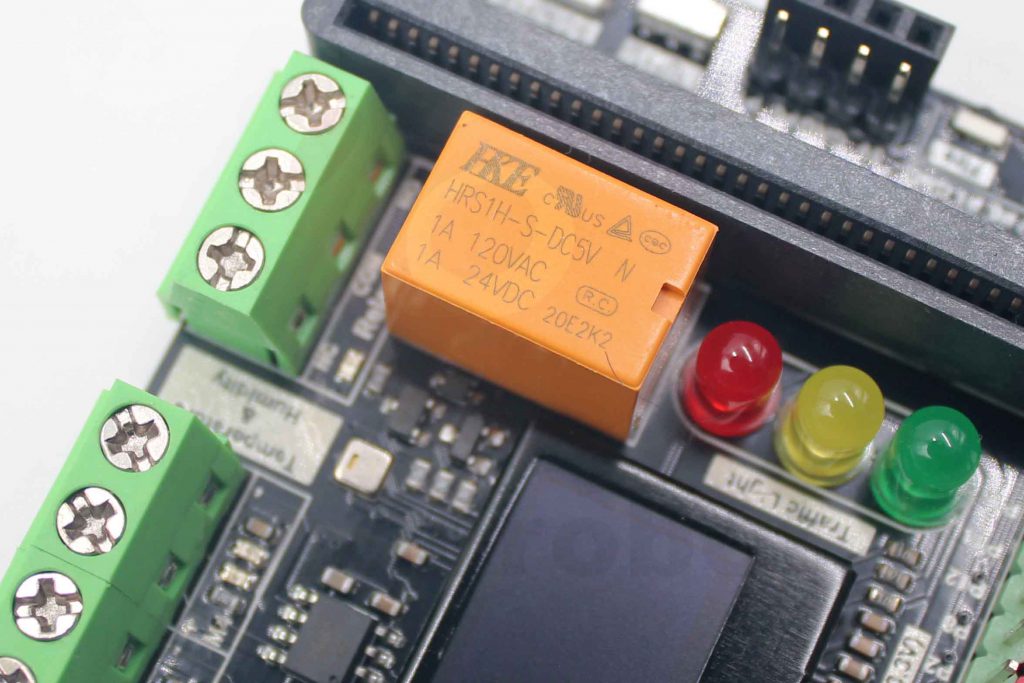

開發板上搭載1A繼電器模組,並設置2個繼電器狀態指示燈,不僅適合做模擬工業控制知識教學,也特別適合外接水泵做自動澆水系統。

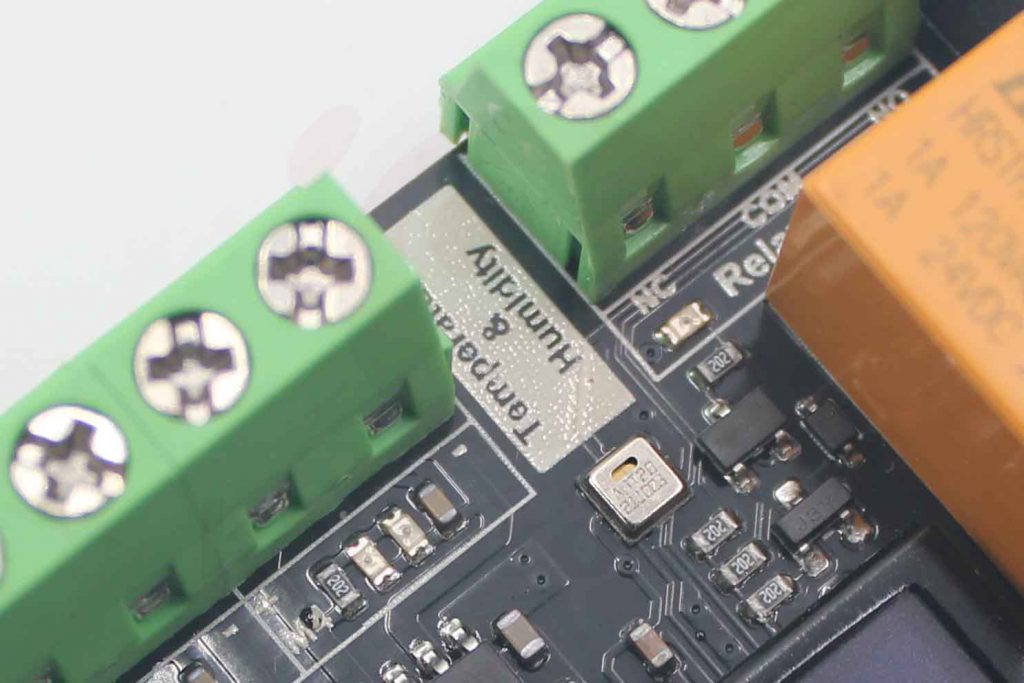

開發板上搭載環境溫濕度感測器,具備環境科學的知識點,搭配OLED顯示螢幕,micro:bit自帶的光線感測器,可以輕鬆控制做出環境監測系統課程。

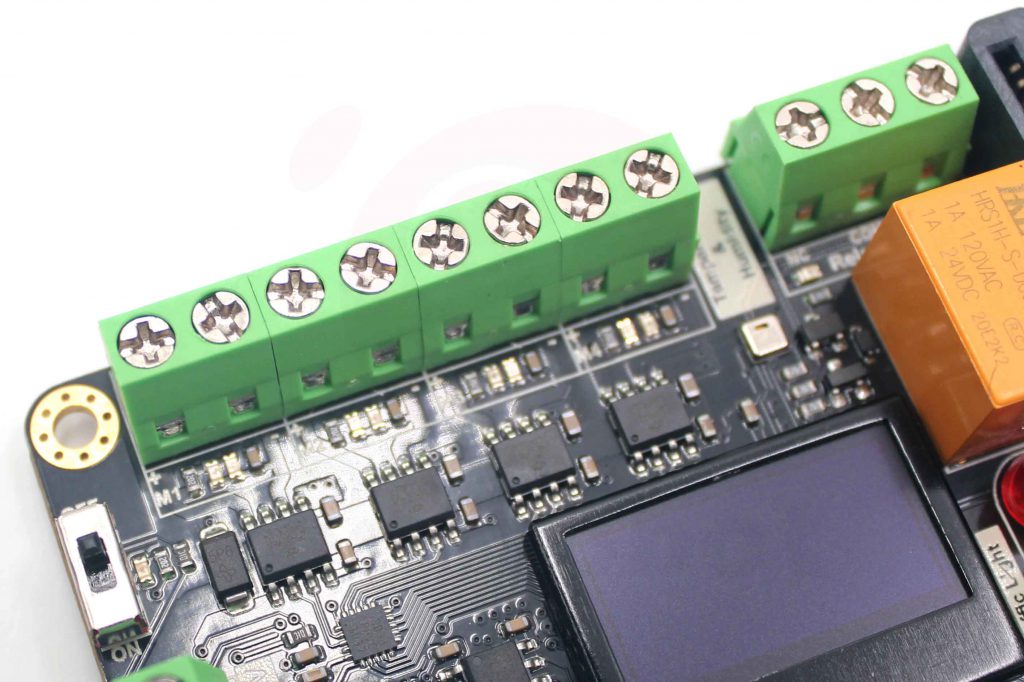

開發板上搭載4路電機驅動,並具有正反轉指示燈,可以擴展製作麥克納姆輪機器人等教案。

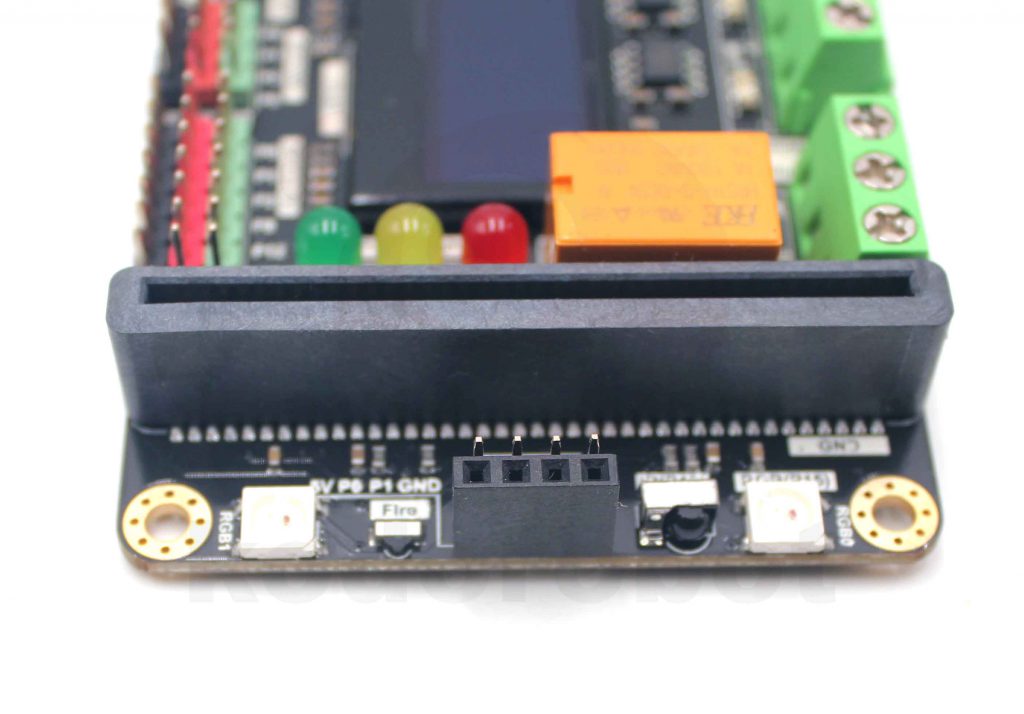

在PCB板前方,搭載了兩路WS2812 RGB燈、一路紅外線接收感測器、一路火焰感測器、兩種超音波安裝接口,可以方便與小車底盤組合為智能教育機器人。

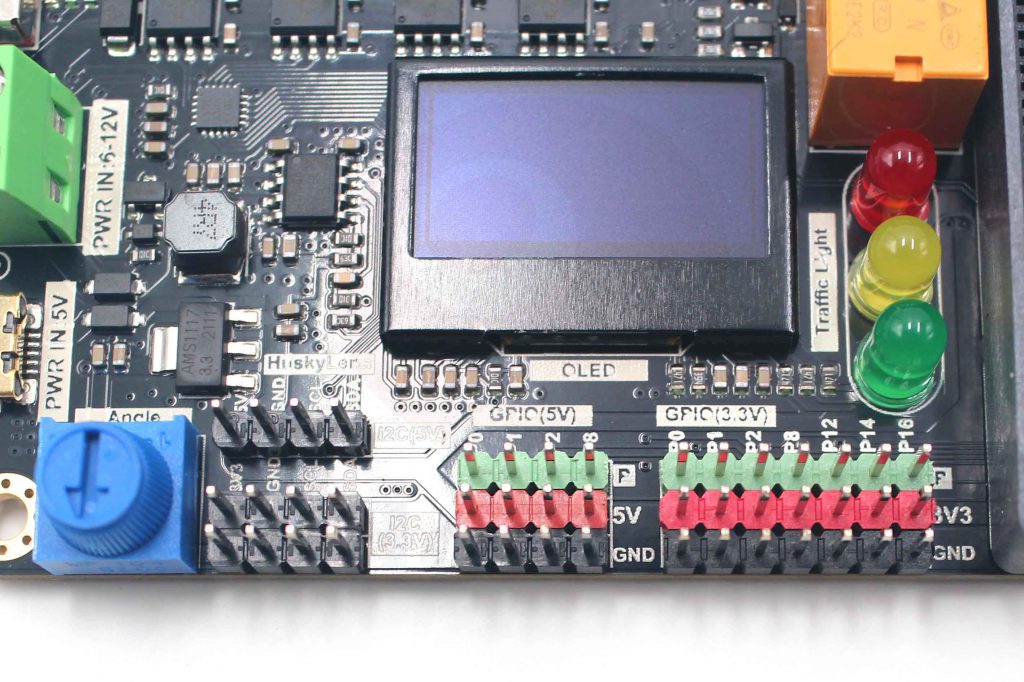

豐富的IO接口擴展,7組3.3V 擴展IO接口,4組5V擴展IO接口。2組3.3V I2C接口、一組5V I2C接口。兼容3.3V和5V兩種感測器模組。並且5V接口採用電源供電,具有更强的驅動能力,可完美支持AI鏡頭、伺服器馬達的使用。

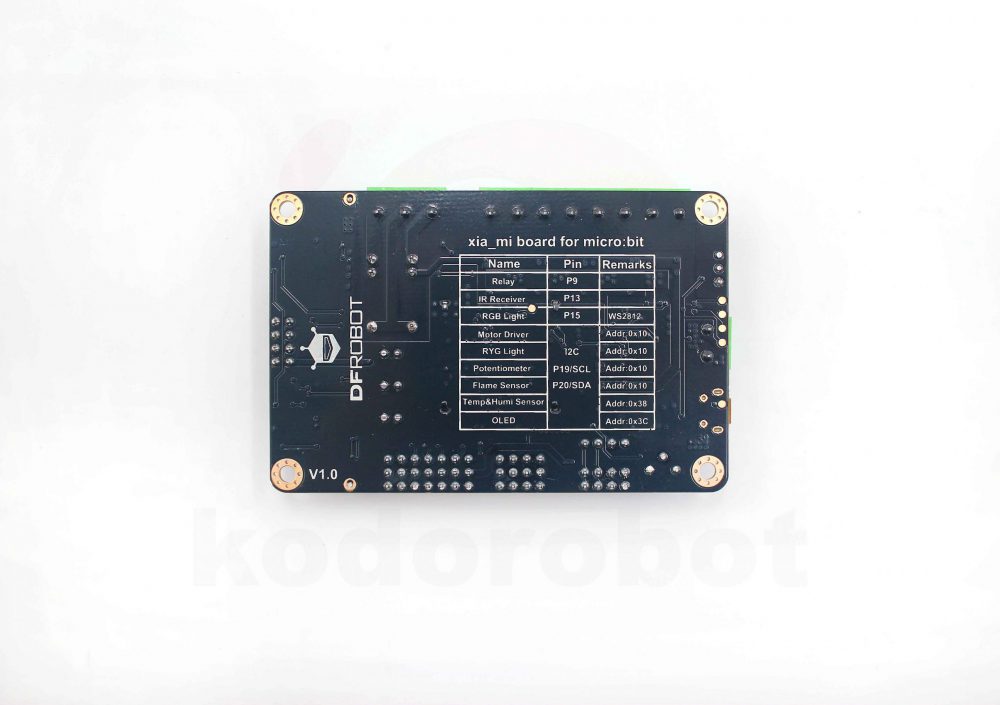

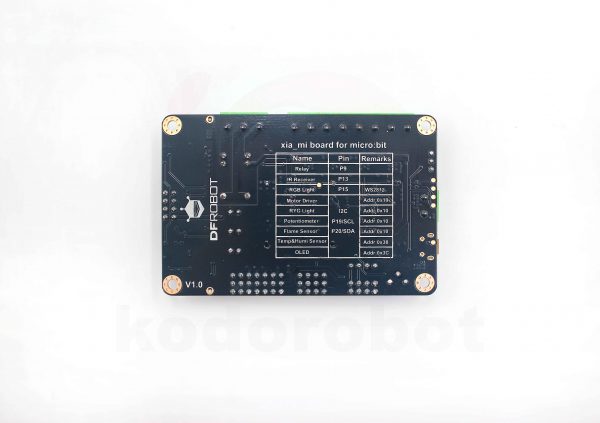

產品規格

  • 工作電壓:5V(USB) 外接電源:6V~12V(開關僅控制外接電源)
  • 繼電器模組(P9) ×1 (板載吸合與斷開指示燈)
  • 紅外線接收感測器(P13) ×1
  • W2812RGB燈(P15) ×2 (RGB0 RGB1)
  • 紅外線火焰感測器(I2C) ×1
  • 溫濕度感測器(I2C) ×1
  • 旋轉角度感測器(I2C) ×1
  • 紅黃綠交通燈感測器(I2C) ×1
  • 12864_OLED顯示螢幕(I2C) ×1 (帶黑色金屬保護罩)
  • 電機驅動(I2C) ×4 (板載正反轉兩色指示燈)
  • GPIO(5V ) : P0 P1 P2 P8 (外部電源,具有更強的驅動能力)
  • GPIO(3.3V ): P0 P1 P2 P8 P12 P14 P16 (micro:bit主板内部電源)
  • I2C擴展口(3.3V) ×2
  • HuskyLens接口(5V I2C ) ×1 (外部電源,具有更強的驅動能力)
  • SR04超音波接口:×1 (5V P0 P1 GND)
  • URM10超音波接口:×1 (5V P0 P1 GND)
  • 尺寸:57mm*87mm

補充教案

DFRobot官方教案

micro:bit電機驅動擴充板V2擴充積木
